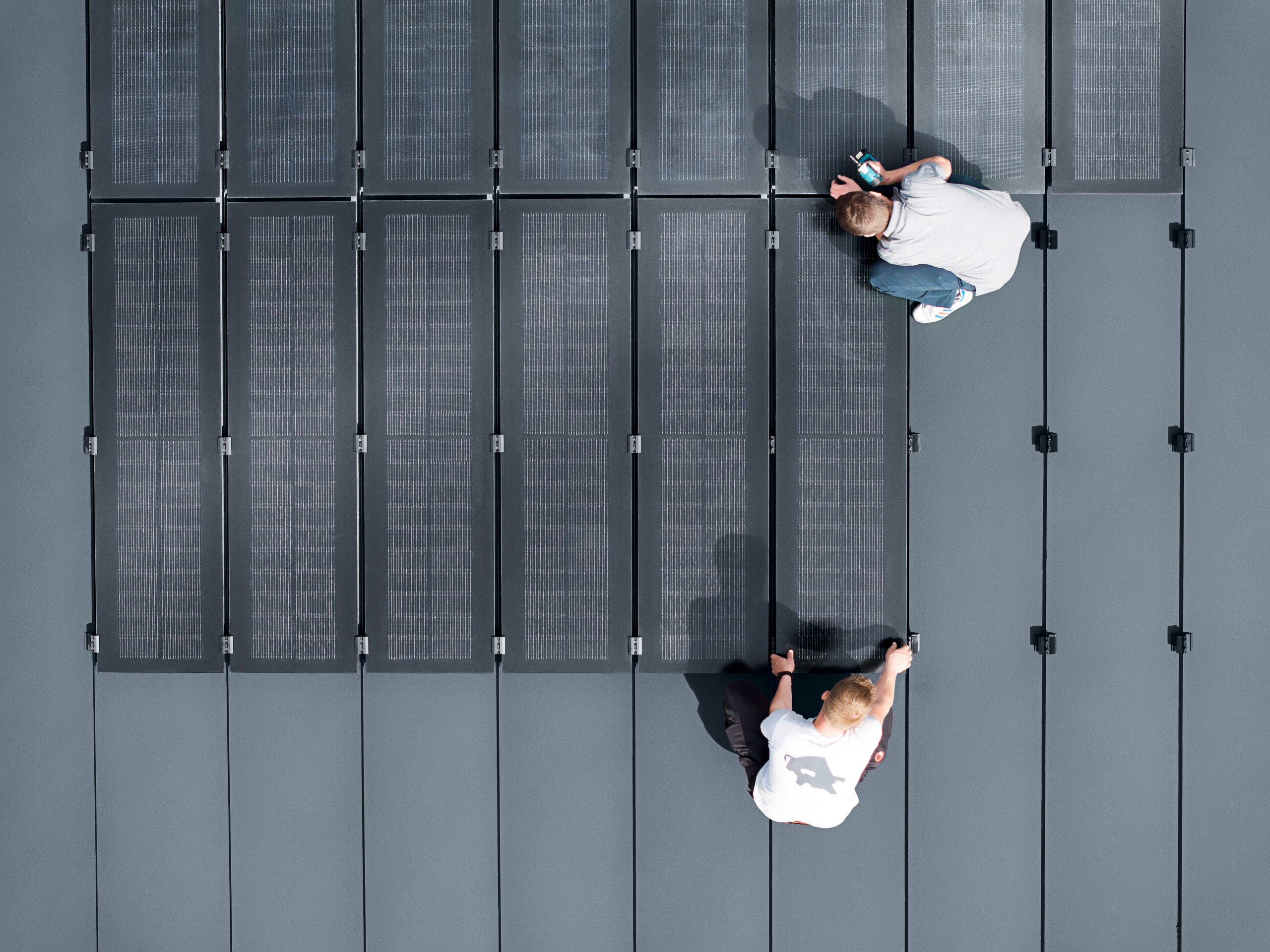

Naš fotonaponski sustav za PREFALZ krovove kombinacija je staklenih/ staklenih fotonaponskih modula i posebno razvijenih spojnica falceva i modula unutar jedne komponente, koji se postavljaju izravno na stojeće falceve. Na taj način PREFALZ solarni moduli omogućuju polaganje paralelno s krovom uz minimalnu visinu ugradnje.
Pri tome se jasna PREFALZ linija skladno nastavlja, čime ostaje sačuvan karakterističan izgled krovnih ploča.
Prednosti PREFALZ solarnog modula
Izgled
Paralelan s krovom, preklopne ploče koje zadržavaju karakter, ravan cjelokupni sustav, usklađen s tipom ploča PREFALZ pokrova
Otpornost
Robusni, dugovječni stakleni/stakleni fotonaponski modul s najnovijom TOPCon tehnologijom ćelija
Bez prodiranja u krov
Pomoću spojnica modula, solarni moduli spajaju se izravno na stojeće falceve te nije potrebno prodiranje u krovni pokrov vijcima i sl.
2 u 1
Spojnica falca i modula u jednom proizvodu, jednostavna i brza montaža koja zahtijeva malo komponenti
Izgled
Paralelan s krovom, preklopne ploče koje zadržavaju karakter, ravan cjelokupni sustav, usklađen s tipom ploča PREFALZ pokrova
Otpornost
Robusni, dugovječni stakleni/stakleni fotonaponski modul s najnovijom TOPCon tehnologijom ćelija
Bez prodiranja u krov
Pomoću spojnica modula, solarni moduli spajaju se izravno na stojeće falceve te nije potrebno prodiranje u krovni pokrov vijcima i sl.
2 u 1
Spojnica falca i modula u jednom proizvodu, jednostavna i brza montaža koja zahtijeva malo komponenti
Mogućnost nadogradnje
Solarne module moguće je montirati na nove PREFALZ krovove, kao i nadograditi na postojeće PREFALZ krovove
Jamstvo performansi
Solarni modul: 10-godišnje jamstvo na proizvod, Jamstvo performansi: 85 % nazivne snage modula nakon 25 godina, dodatno 25-godišnje jamstvo na proizvod na PREFA potkonstrukciju
Samostalan, ekonomičan i održiv
Sunce je uvijek prisutno kao izvor energije, samostalno proizvedenu energiju moguće je izravno koristiti, isporučiti u mrežu ili pohraniti. Proizvodno postrojenje koje umanjuje emisije CO2
Made in Austria
100 % kompatibilan s PREFA cjelovitim sustavom, PREFALZ solarni modul visoke kvalitete razvija se i proizvodi u Austriji
Mogućnost nadogradnje
Solarne module moguće je montirati na nove PREFALZ krovove, kao i nadograditi na postojeće PREFALZ krovove
Jamstvo performansi
Solarni modul: 10-godišnje jamstvo na proizvod, Jamstvo performansi: 85 % nazivne snage modula nakon 25 godina, dodatno 25-godišnje jamstvo na proizvod na PREFA potkonstrukciju
Samostalan, ekonomičan i održiv
Sunce je uvijek prisutno kao izvor energije, samostalno proizvedenu energiju moguće je izravno koristiti, isporučiti u mrežu ili pohraniti. Proizvodno postrojenje koje umanjuje emisije CO2
Made in Austria
100 % kompatibilan s PREFA cjelovitim sustavom, PREFALZ solarni modul visoke kvalitete razvija se i proizvodi u Austriji
Usklađen s PREFALZ krovnim sustavom: PREFA cjelovit sustav
PREFALZ solarni modul 100 % je kompatibilan s PREFALZ krovnim sustavom. Stakleni/stakleni fotonaponski modul, prilagođen širinama falceva 500 i 650, postavlja se na falceve, čime izgled ploča dvostrukog stojećeg falca ostaje očuvan.
PREFALZ solarne module moguće je montirati na nove PREFALZ krovove, ali i nadograditi u svakom trenutku na već postojeće PREFALZ krovove.
Opseg isporuke
Fotonaponski se sustav individualno i ravnomjerno usklađuje s krovnim proizvodom. PREFALZ solarni paket ne obuhvaća samo solarne držače, nego i točno dimenzionirane solarne module.
Za PREFALZ solarni modul u PREFI su dostupne sljedeće komponente:
- PREFALZ solarni moduli
- Srednje i završne spojnice
- Protuklizne zaštite
- Paket kablova sa svim potrebnim vodovima i odvodima
- različite usluge (npr. raspoređivanje fotonaponskog sustava)
PREFALZ aluminijske ploče za krov nisu uključene u paket. One se moraju odvojeno zatražiti.

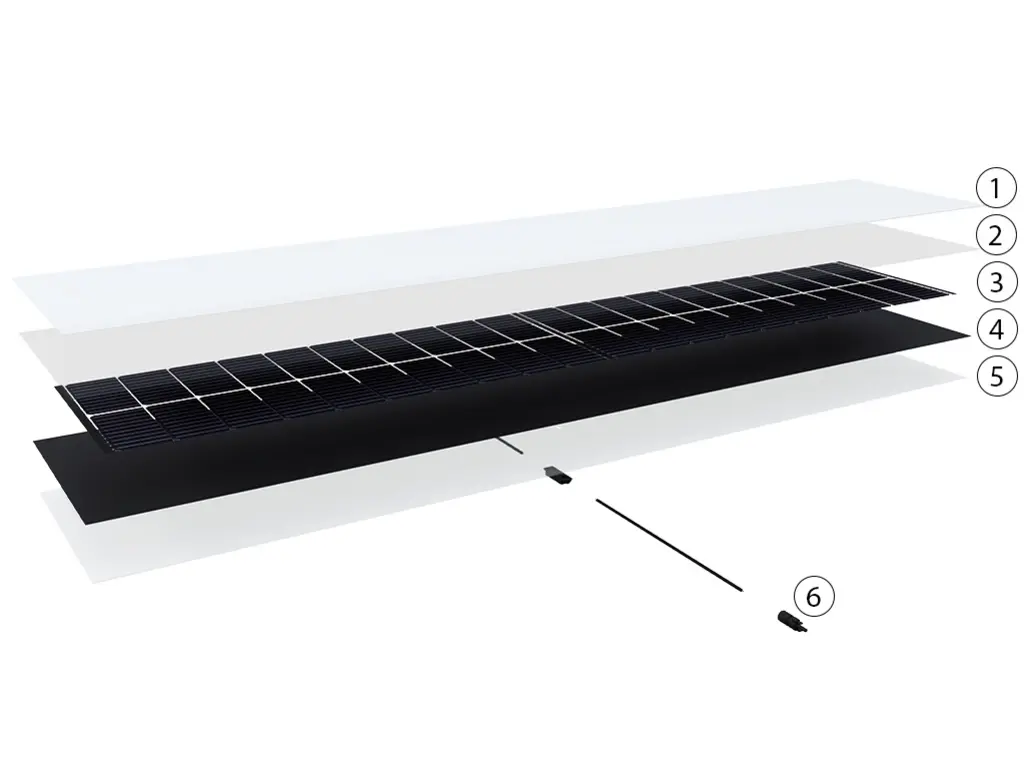

Građa PREFALZ solarnog modula
Sa samo 70 mm visine ugradnje ovo se rješenje usklađeno integrira u krovnu površinu, čime je daleko uže od uobičajenih natkrovnih rješenja.
- Solarno staklo brušeno 3,2 mm
- Materijal za enkapsulaciju
- Fotonaponska ćelija tipa TOPCon
- Materijal za enkapsulaciju
- Stražnje staklo 3,2 mm
- Priključna kutija, MC-4 utikač / utičnica sa solarnim vodom i zaštitnom cijevi za kablove
Raspoloživ u dvije veličine: Ugradbene širine
PREFALZ Solarni modul 500 |
Dimenzije: 2000 x 408 mm |
|---|---|
PREFALZ Solarni modul 650 |
Dimenzije: 2000 x 558 mm |
Jamstvo
PREFA Vam nudi sveobuhvatne jamstvene usluge za PREFALZ solarno rješenje. Uživajte u potpunoj sigurnosti s 25-godišnjim jamstvom performansi. Čak i nakon ovog roka, moduli i dalje imaju zajamčene performanse od 85 % nazivne snage.
Boje fotonaponskih modula i spojnica modula
PREFALZ solarni moduli dostupni su u crnoj boji i isporučuju se zajedno s odgovarajućim crnim eloksiranim spojnicama modula.
Krovni proizvod (aluminijske ploče) PREFALZ dostupan je u standardnim bojama.
Tehničke informacije
PREFALZ solarni modul 500 |
PREFALZ solarni modul 650 |
|
Svojstvo |
150 Wp |
150 Wp |
Potrebna površina |
5,44 m²/kWp |
7,44 m²/kWp |
Dimenzije |
2000 x 408 mm |
2.000 x 558 mm |
Težina |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Tip ćelije |
TOPCon |
TOPCon |
Nagib krova |
od 3 ° (5 %) |
od 3 ° (5 %) |
Materijal |
Prednje staklo 3,2 mm |
Prednje staklo 3,2 mm |
Utikač |
Standard-MC4-utikač/utičnica |
Standard-MC4-utikač/utičnica |
Pričvršćenje |
Sa srednjom i završnom solarnom spojnicom PREFALZ 500/650 na dvostrukom stojećem falcu, broj spojnica po modulu varira ovisno o nagibu krova i lokaciji. |
Sa srednjom i završnom solarnom spojnicom PREFALZ 500/650 na dvostrukom stojećem falcu, broj spojnica po modulu varira ovisno o nagibu krova i lokaciji. |
Treba uvažavati nacionalne norme i pravila struke zemlje.
Pitanja i odgovori o PREFALZ solarnom modulu
Ovdje se radi o fotonaponskom natkrovnom rješenju koje se sastoji od staklenih/staklenih fotonaponskih modula s inovativnom TOPCon tehnologijom ćelija.
PREFALZ solarni moduli 100 % su kompatibilni s PREFALZ krovnim sustavom, a prilagođeni su i širinama falceva 500 i 650. Time je očuvan izgled ploča dvostrukog stojećeg falca.
- UČINKOVITOST – TOPCon tehnologija ćelija nudi 10 % više učinkovitosti, čak i pri uvjetima difuznog osvjetljenja
- REDUKCIJA – 15 % manje pojedinačnih komponenti (budući da nema nosivih i labavih komponenti)
- RUKOVANJE – u usporedbi s uobičajenim natkrovnim rješenjima, naš sustav omogućuje 20 % bržu montažu (komponente spremne za upotrebu)
- PODRUČJE PRIMJENE – montažni sustav primjenjiv je u slučaju nagiba krova od 3 ° do 60 °.
- KARAKTERISTIKA – ploče dvostrukog stojećeg falca ostaju očuvane u cjelokupnom sustavu.
- IZGLED – mala visina ugradnje od 70 mm za optimalnu integraciju površine krova, crna eloksirana spojnica falca i modula u jednoj komponenti
- SUSTAVNI PRISTUP – usklađen s PREFA cjelovitim sustavom i očuvanim montažnim sustavom PREFALZ solarnog držača Vario, nema utjecaja na toplinsko linearno širenje
- NADOGRAĐIVANJE – PREFALZ solarni modul može se proširiti na postojeće PREFALZ ploče dvostrukog stojećeg falca, bez prodora krova.
- ODRŽIVOST – do 100 % razvijen i proizveden u Austriji.
- DUGOVJEČNOST – 25-godišnje jamstvo na potkonstrukciju, na temelju životnog ciklusa fotonaponskog modula s 25-godišnjim jamstvom na proizvod
Solarni moduli sastoje se od sljedećih slojeva:
- Solarno staklo brušeno 3,2 mm
- Materijal za enkapsulaciju
- Fotonaponska ćelija tipa TOPCon
- Materijal za enkapsulaciju
- Stražnje staklo 3,2 mm
- Priključna kutija, MC-4 utikač / utičnica sa solarnim vodom i zaštitnom cijevi za kabele
Za montažu PREFALZ solarnih modula potrebne su dodatne srednje i završne spojnice kao i protuklizne zaštite te kabelski sustavi.
Obje ugradbene širine PREFALZ solarnog modula imaju svojstvo od po 150 Wp svaka.
U slučaju PREFALZ solarnog modula 500, on odgovara potrebnom prostoru od 5,44 m²/kWp, a u slučaju PREFALZ solarnog modula 650 potreban je prostor od 7,44 m²/kWp.
Kod PREFALZ solarnog modula radi se o fotonaponskom natkrovnom rješenju kod kojega se moduli montiraju na PREFALZ krovove. To je primjenjivo u slučaju nagiba krova od 3 ° do 60 °.
Ako Vas zanima PREFALZ solarni modul, obratite se svojoj kontakt osobi.
Raspoređivanje fotonaponskog sustava moguće je uz PREFA odjel za tehnologiju proizvoda, tj. uz obradu pomoću alata za planiranje.
Slobodno zatražite ponudu kako bismo prilagodili fotonaponski sustav Vašim osobnim okolnostima i potrebama.
Planiranje i primjena
Naši obrtnici partneri u ovome poglavlju mogu pronaći razne dokumente za preuzimanje o PREFALZ solarnom modulu.
Posebna napomena za arhitektonske i projektantske urede: 3D i BIM podatke, kao i teksture naših proizvoda pronaći ćete ovdje: digitalno planiranje
Pribor
Za montažu natkrovnih fotonaponskih sustava PREFA nudi opsežan cjelovit sustav.
Potpun i detaljan popis pribora naći ćete u našem cjeniku ili u PREFA internetskoj trgovini (samo za izvođačke tvrtke).

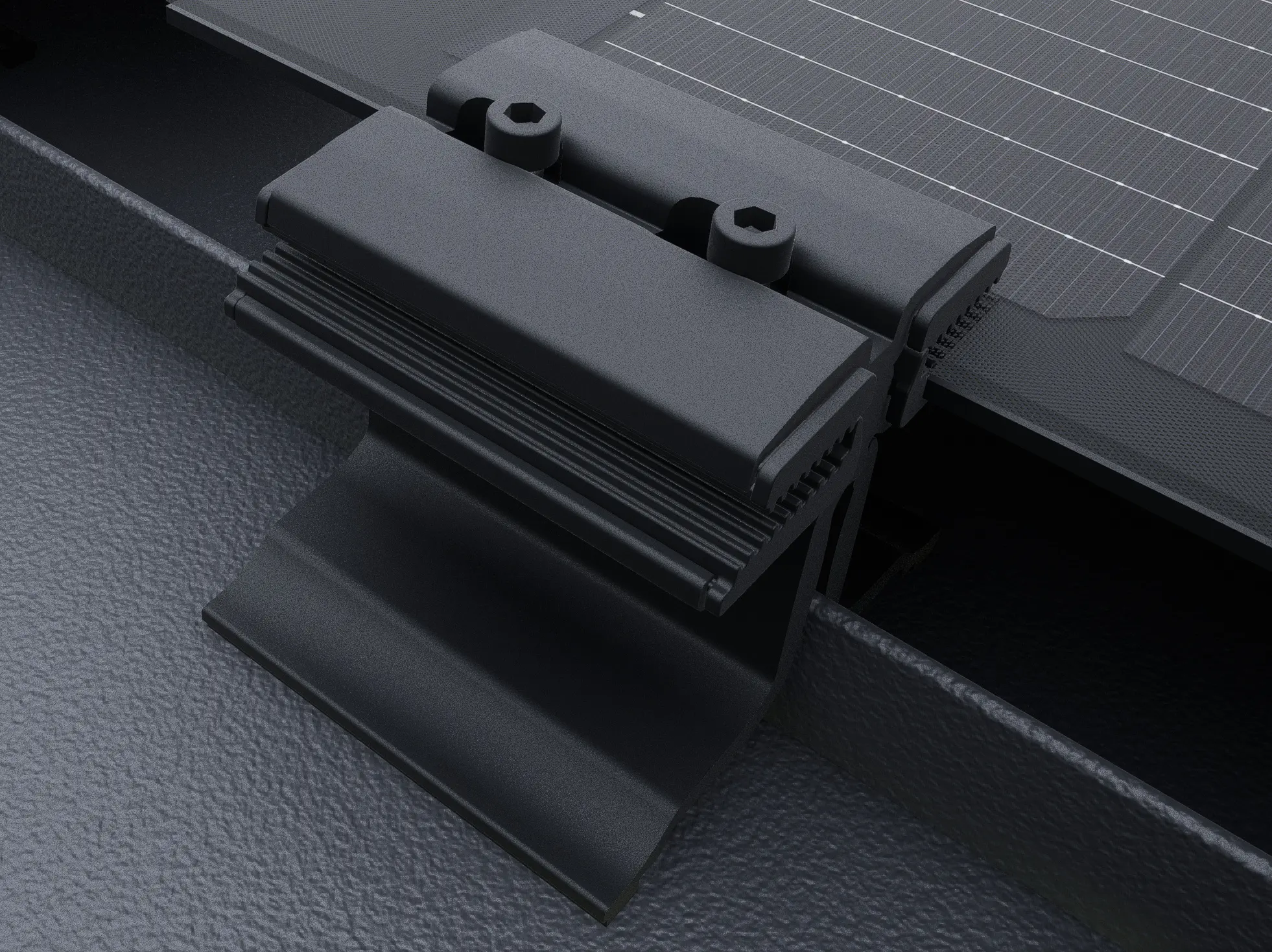

Solarna srednja spojnica PREFALZ 500/650
Crna eloksirana spojnica modula i falca u jednom (izgledom odgovara modulima)

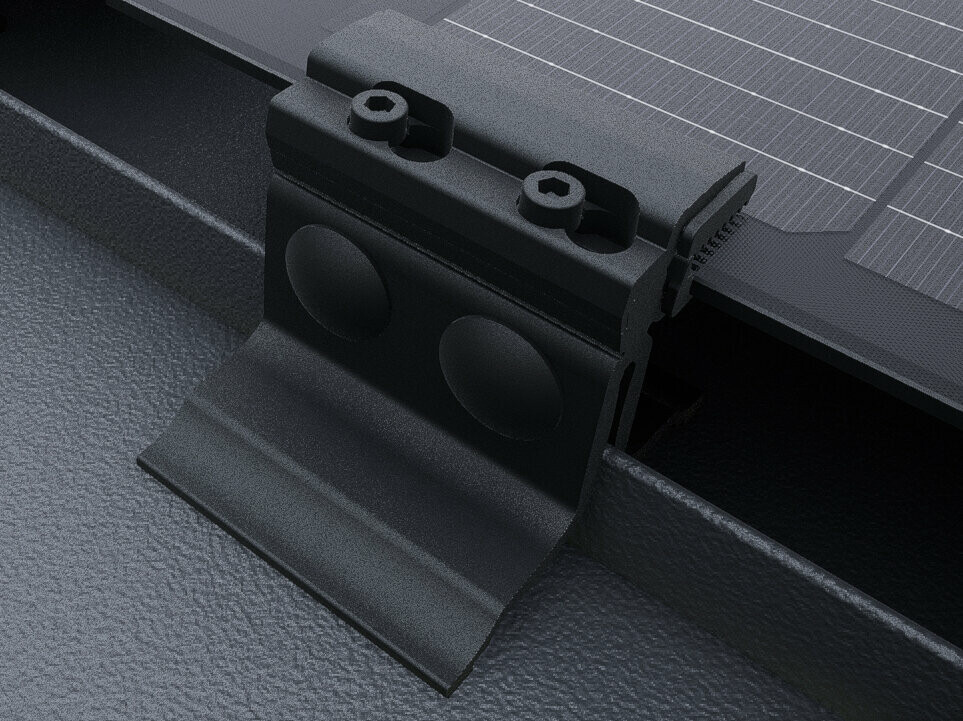

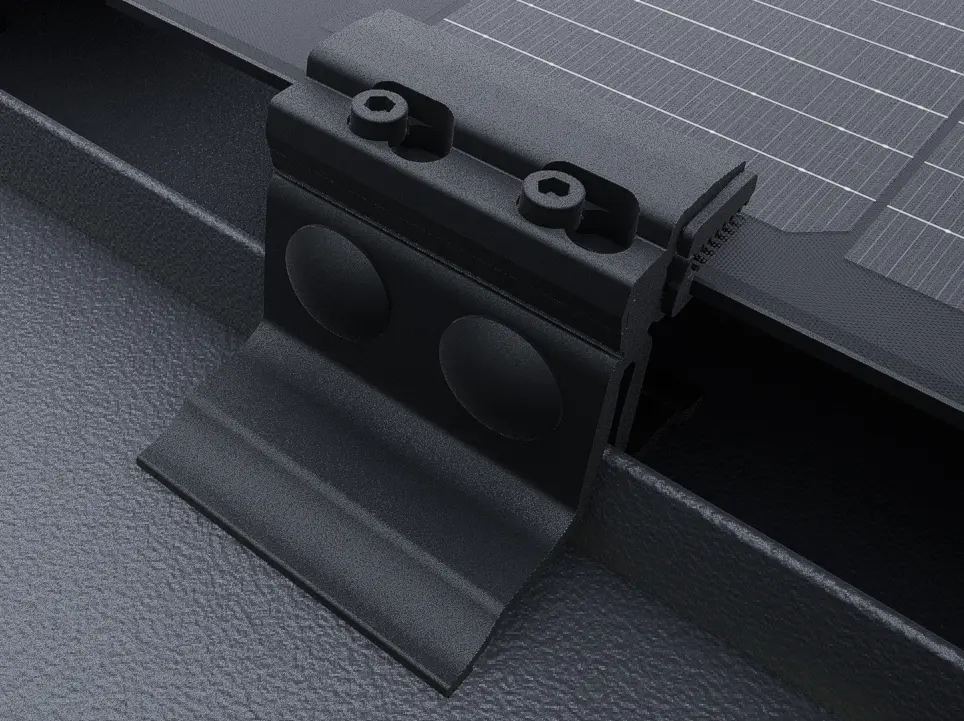

Solarna završna spojnica PREFALZ 500/650
Crna eloksirana spojnica modula i falca u jednom (izgledom odgovara modulima)

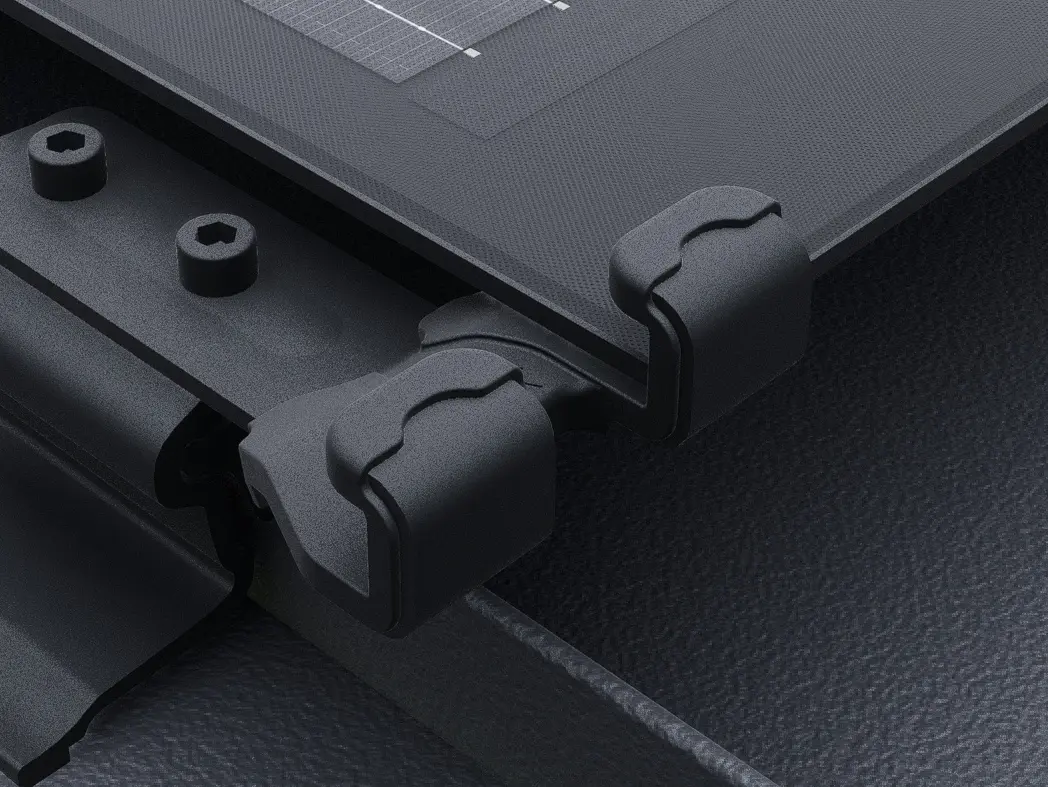

Solarna protuklizna zaštita modula PREFALZ 500/650
Štiti modul od klizanja, crna eloksirana (izgledom odgovara modulima), 1 kom. zaštite za 2 fotonaponska modula
Uvodnica za solar
Za čvrsto i sigurno uvođenje fotonaponskih kabela na sve PREFA krovne sustave kako bi se dugoročno osigurala izolacija kabela.
