PREFABOND aluminijska kompozitna ploča idealna je obloga za fasade velikih i malih površina – ona ne samo da izgleda dobro, nego je zahvaljujući specijalnoj kombinaciji materijala iznimno stabilna.
Osim toga, iznimno je otporna na hrđu i vremenske uvjete, ima visoku čvrstoću na savijanje i otpornost na udarce. Uz to pruža veliku slobodu u oblikovanju, sa svim prednostima ovješene, ventilirane fasade.
PREFABOND sastoji se od dva aluminijska lima, koji se obostrano u okviru fiksacije postupkom topljenja spajaju na FR jezgru (fire retardant = teško zapaljivo). Istovremena kemijska i mehanička fiksacija čine ovaj spoj iznimno čvrstim. Aluminijska kompozitna ploča time osigurava konstantnu poravnatost i stabilnost na svim površinama.
Aluminijska kompozitna ploča pogodna je za oblikovanje fasade i brojne druge građevinske radove:
- ventilirane fasadne konstrukcije
- oblaganje balkona

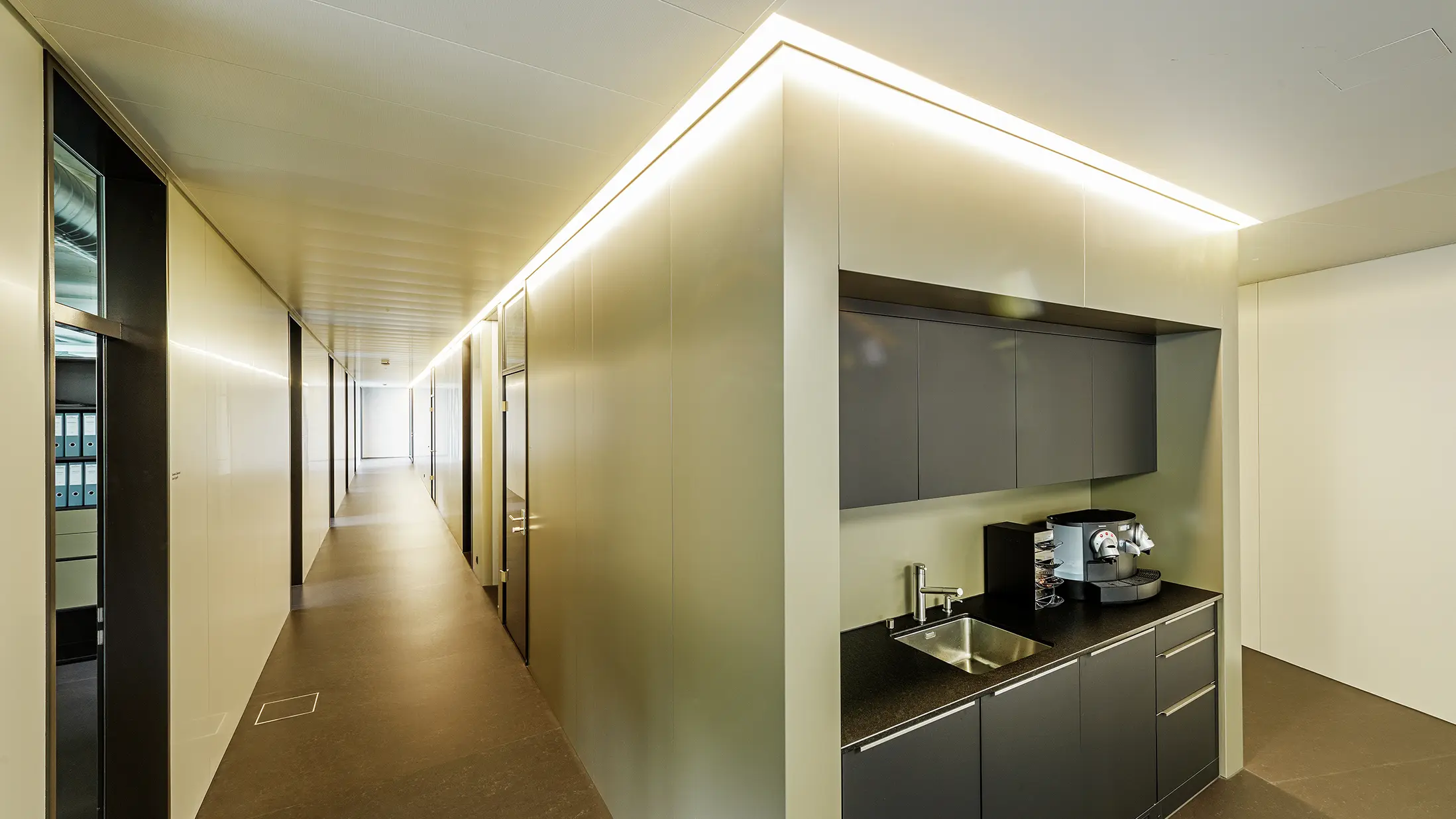

- unutarnje prostore: Ispune vrata, modularni pregradni zidovi, podjele prostora

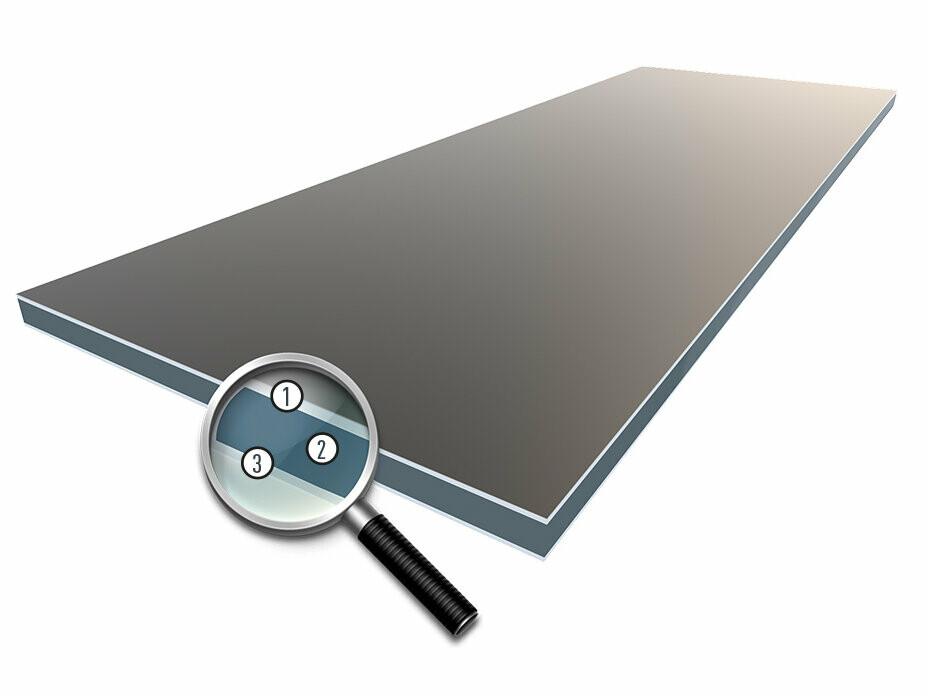

Građa PREFABOND aluminijske kompozitne ploče
- aluminij plastificiran postupkom kontinuiranog nanošenja na traci (prednja strana)
- FR jezgra (teško zapaljivo)*
- aluminij sa zaštitnim lakom (stražnja strana)
*A2 jezgra (nije zapaljivo) na upit
Prednosti aluminijske kompozitne ploče
Opsežan kompletan sustav
Sav montažni pribor, kao i dodatni proizvodi odlično su međusobno usklađeni i isporučuju se zajedno.
Višestruka primjenjivost
Moguće je ne samo oblaganje fasada, nego i oblaganje balkona ili primjena u unutarnjem prostoru.
Brojne mogućnosti oblikovanja

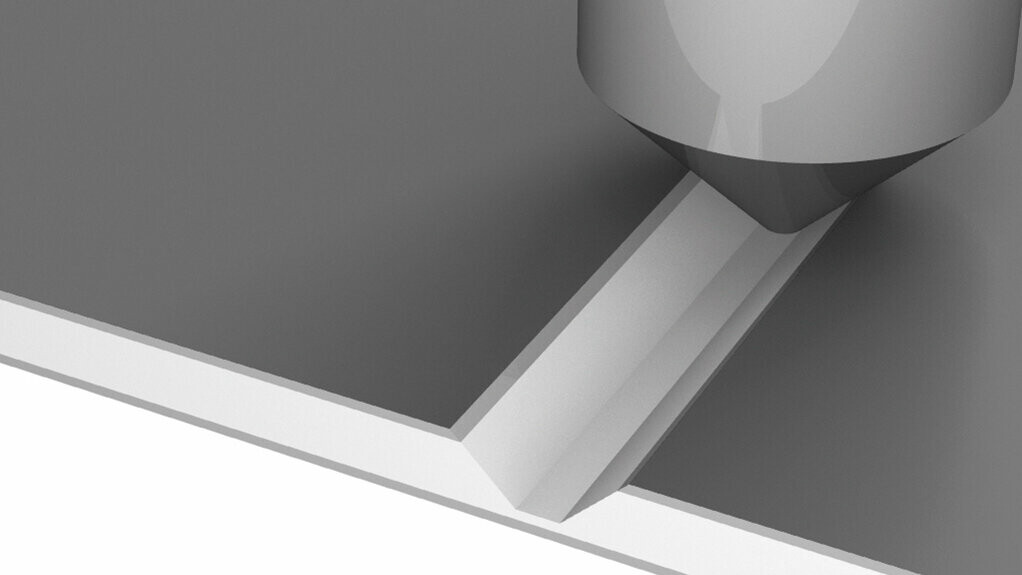

Jedinstveni dizajn fasade pomoću individualnih veličina izreza i različitih mogućnosti obrade: glodanje, bušenje i porubljivanje (glodanje V-utora)
Opsežan kompletan sustav
Sav montažni pribor, kao i dodatni proizvodi odlično su međusobno usklađeni i isporučuju se zajedno.
Višestruka primjenjivost
Moguće je ne samo oblaganje fasada, nego i oblaganje balkona ili primjena u unutarnjem prostoru.
Brojne mogućnosti oblikovanja
Jedinstveni dizajn fasade pomoću individualnih veličina izreza i različitih mogućnosti obrade: glodanje, bušenje i porubljivanje (glodanje V-utora)
Otporno na temperature
Može se primjenjivati u temperaturnom rasponu od -40 do +80 °C.
Teško zapaljivo
FR jezgra na temelju svoje reakcije na požar prema EN 13501-1 odgovara klasifikaciji B-s1, d0, također je dostupna i A2 jezgra.
Mala težina
od 7,6 kg/m²
Otporno na temperature
Može se primjenjivati u temperaturnom rasponu od -40 do +80 °C.
Teško zapaljivo
FR jezgra na temelju svoje reakcije na požar prema EN 13501-1 odgovara klasifikaciji B-s1, d0, također je dostupna i A2 jezgra.
Mala težina
od 7,6 kg/m²
Brojne mogućnosti obrade i montaže za PREFABOND
:
Elegantna, homogena slika

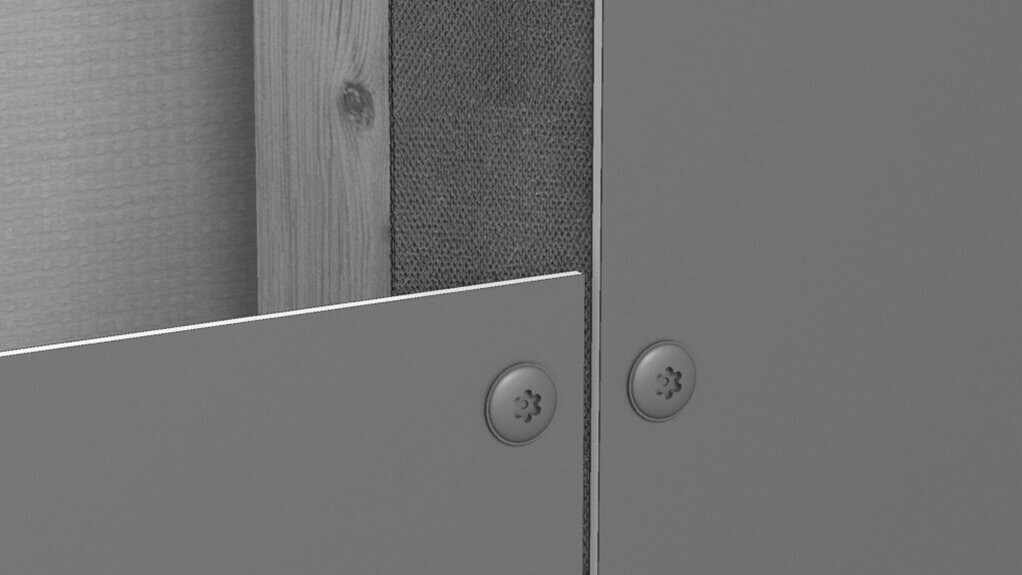

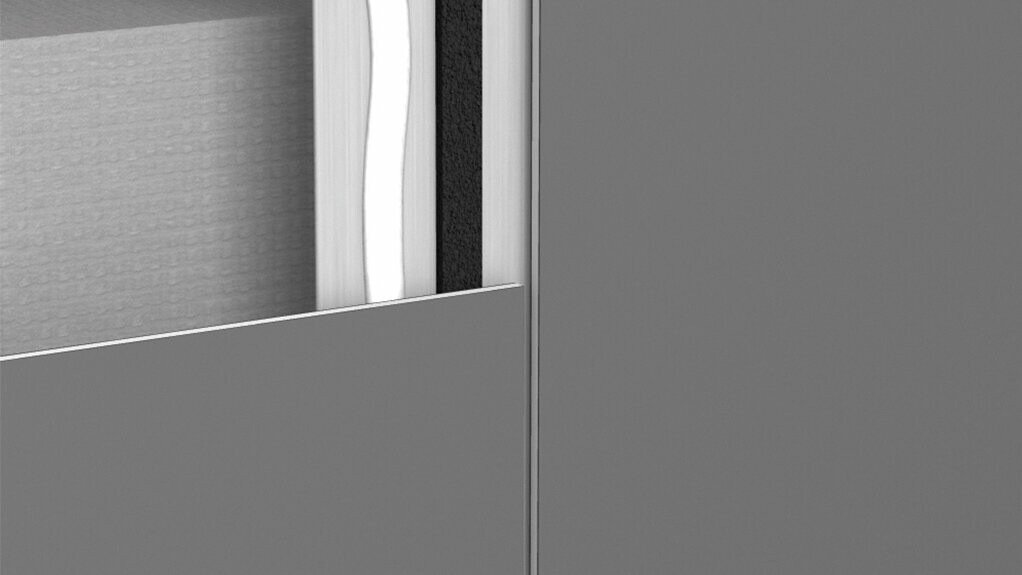

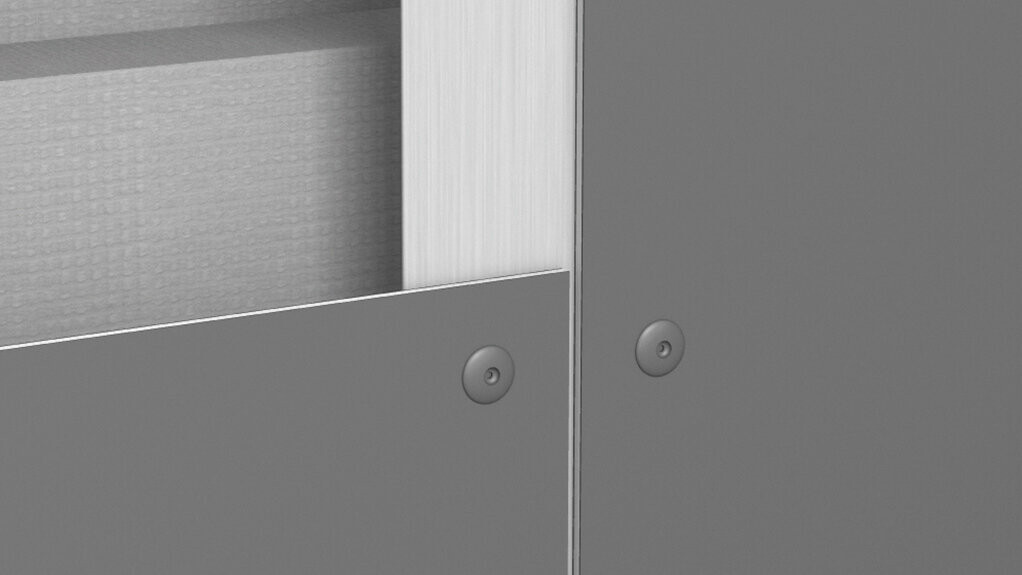

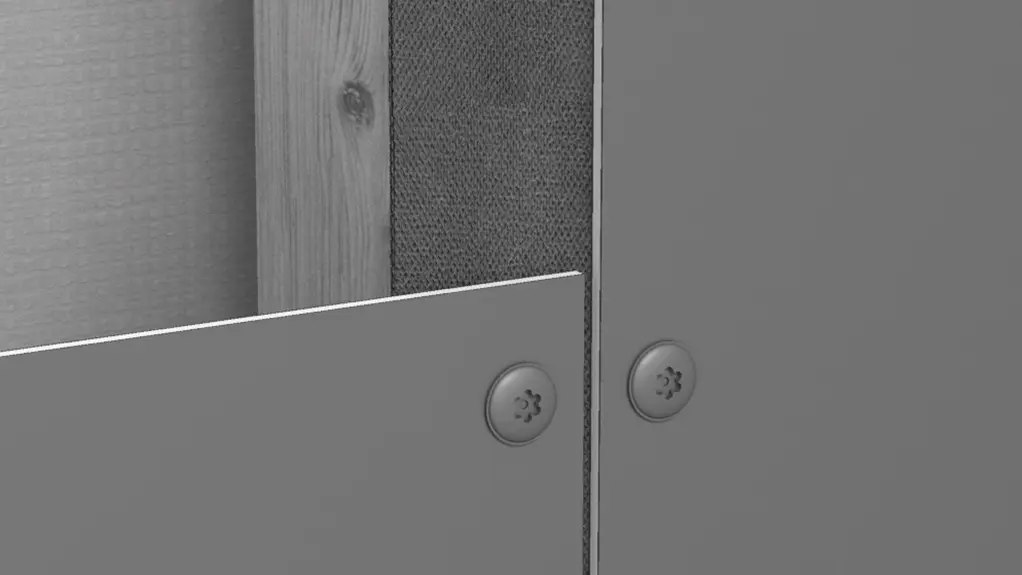

Pričvršćivanje kompozitne ploče moguće je obaviti vijcima, zakovicama i lijepljenjem. Time se dobiva elegantna, homogena slika.

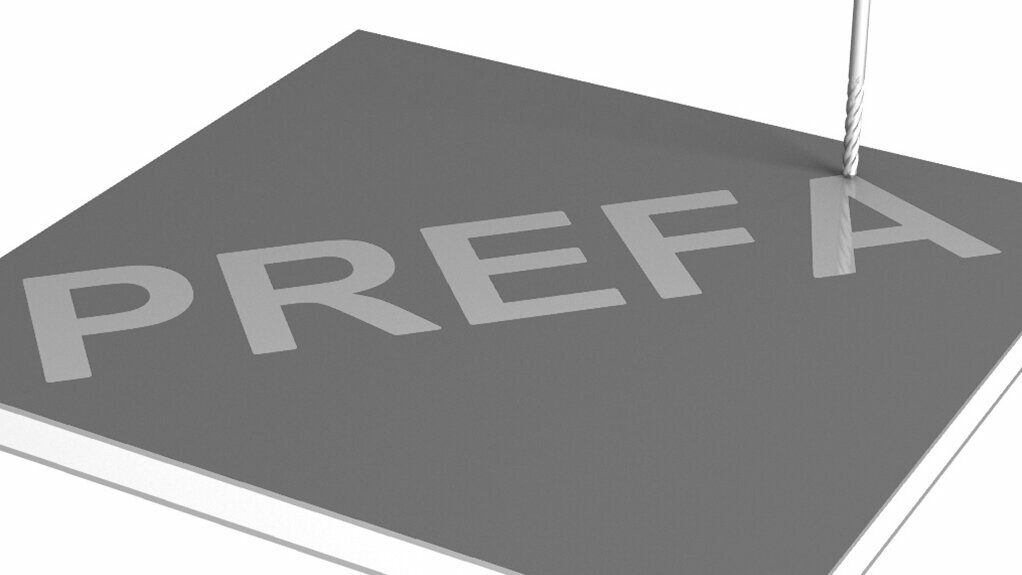

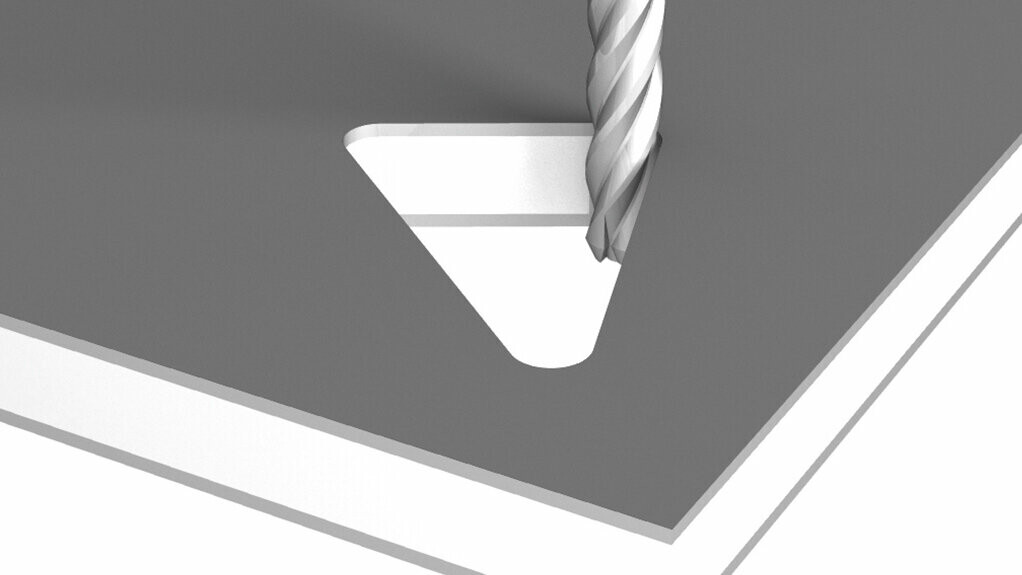

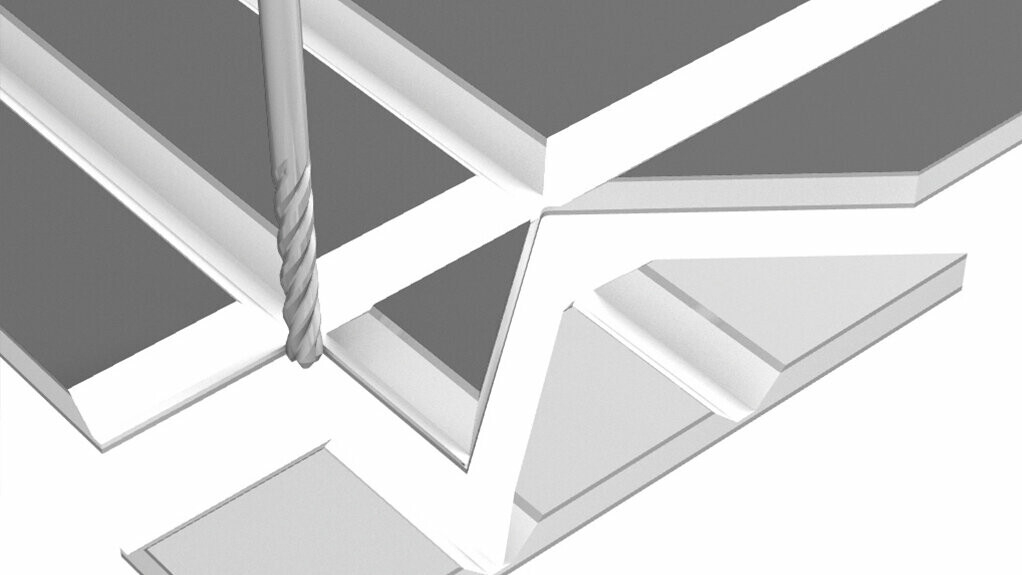

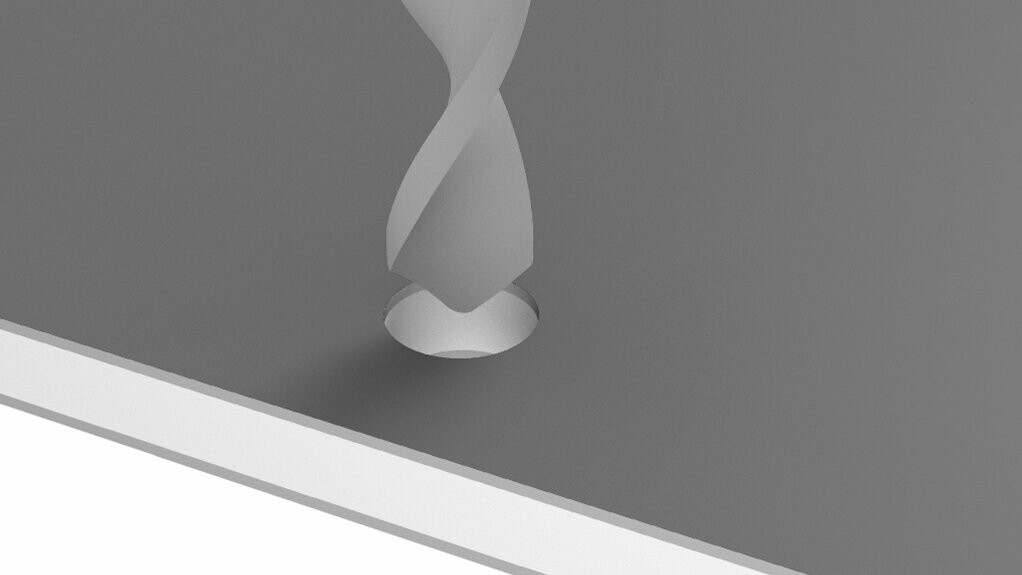

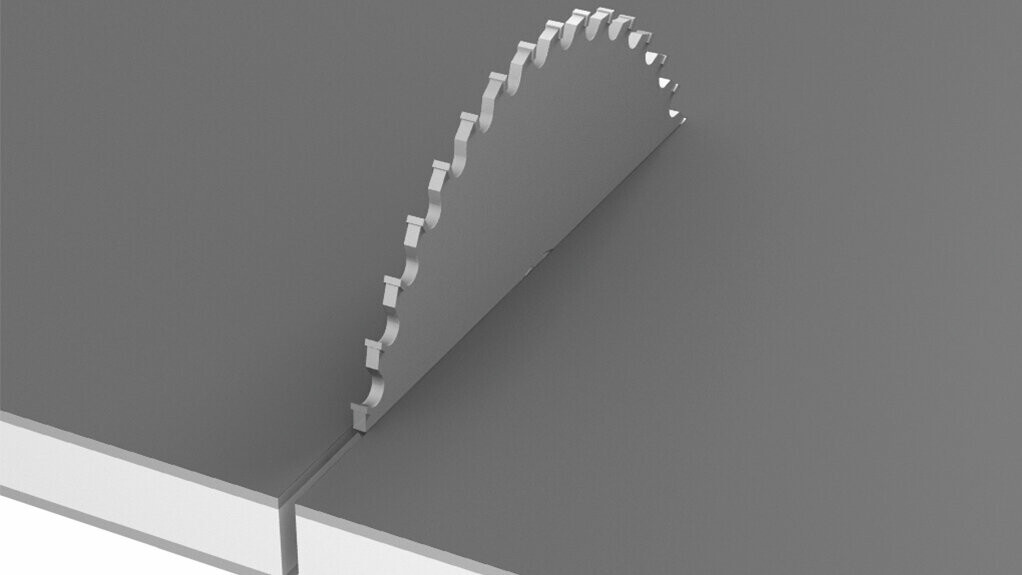

Glodanje, bušenje i porubljivanje – mogućnosti obrade za PREFABOND
:
PREFABOND kompozitna ploča dopušta sve.
Individualne mogućnosti oblikovanja ostvarive su na temelju velikog izbora boja i individualnih veličina izreza. Kompozitne ploče dolaze do izražaja svuda, gdje želimo s malim površinama stvoriti velik dojam.
Neobrađeni format standardne ploče je 4.010 × 1.535 mm (iskoristivi format: 4.000 × 1.525 mm). Iz tog formata se jednostavno, ovisno o zahtjevima, mogu izrezati različiti formati. Osim toga pruža svestrane mogućnosti obrade kao što su glodanje, bušenje i obrubljivanje. Sve to s minimalnom težinom od 7,6 kg/m².
Moguće je i rol savijanje PREFABOND aluminijskih kompozitnih ploča. Time je moguće praviti npr. zaobljene uglove. Ploče se savijaju tako da budu konveksne, konkavne ili s ravnim završetkom.

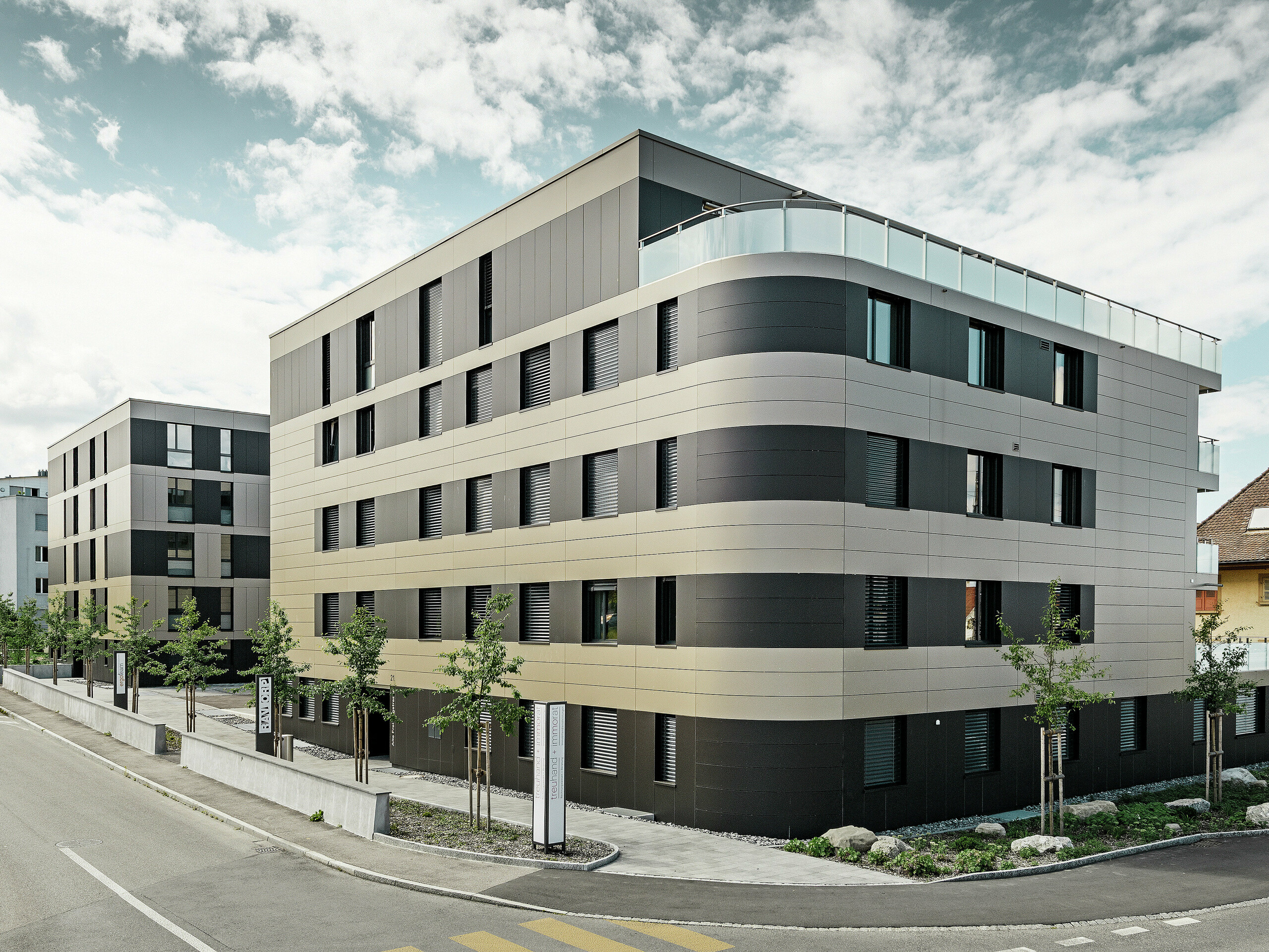

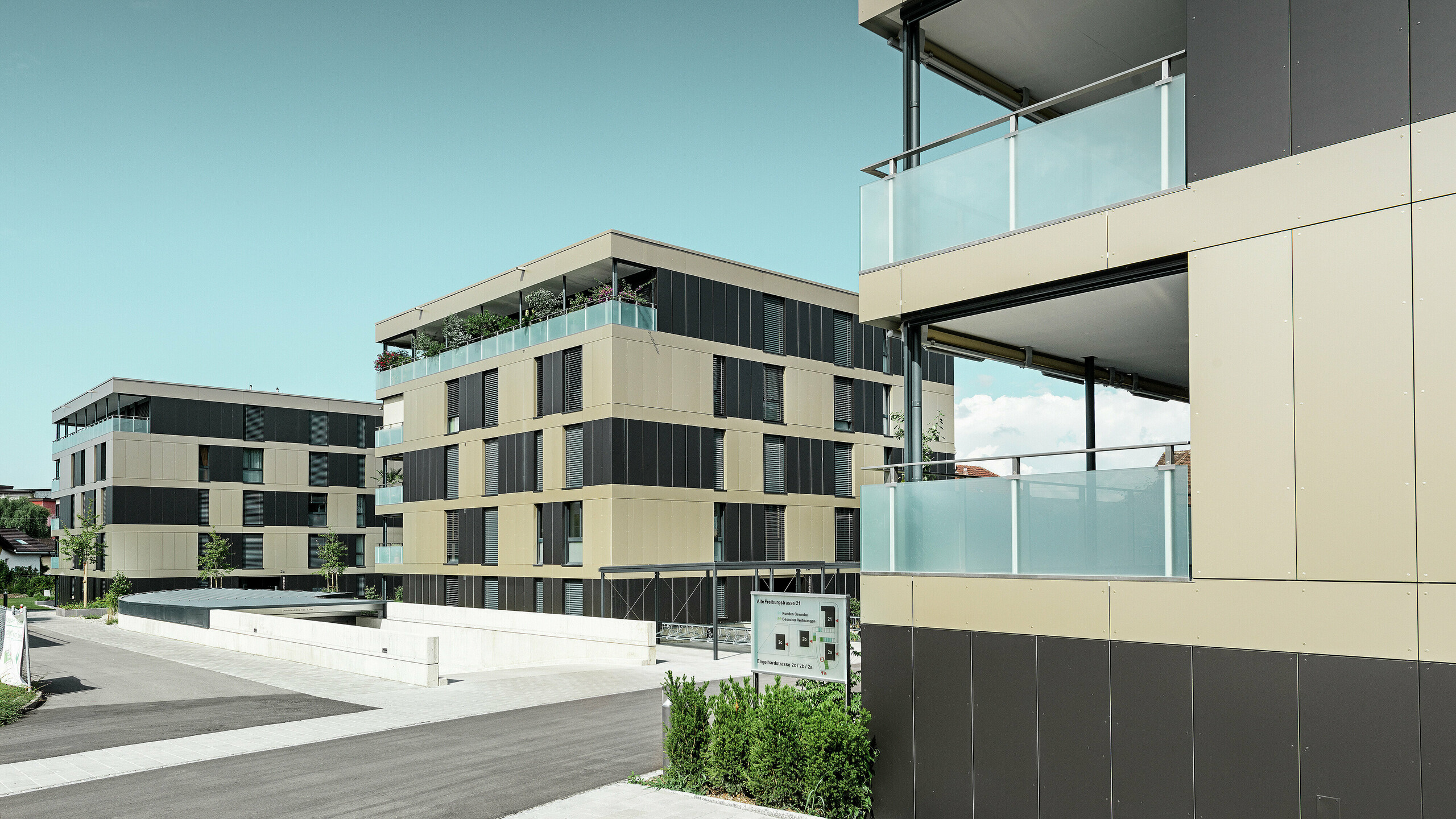

Zgrada tvrtke sa zaobljenim vanjskim uglovima, obložena PREFA aluminijskom kompozitnom pločom u brončanoj i crnosivoj boji
Teško zapaljivo
Samo najbolja kvaliteta za najviše zahtjeve. Iz tog razloga je PREFABOND aluminijska kompozitna ploča standardno opremljena FR jezgrom FR jezgra (fire retardant = teško zapaljivo). FR jezgra zbog svoje reakcije na požar prema EN 13501-1 odgovara klasifikaciji B-s1, d0. PREFABOND kompozitna ploča dostupna je na upit i s A2 jezgrom (negoriva) koja zbog svoje reakcije na požar prema EN 13501-1 odgovara klasifikaciji A2-s1, d0.
Otpornost na temperature
PREFABOND aluminijska kompozitna ploča je odlično rješenje i za vanjske uvjete. Može se primjenjivati u temperaturnom rasponu od -40 do +80 °C.

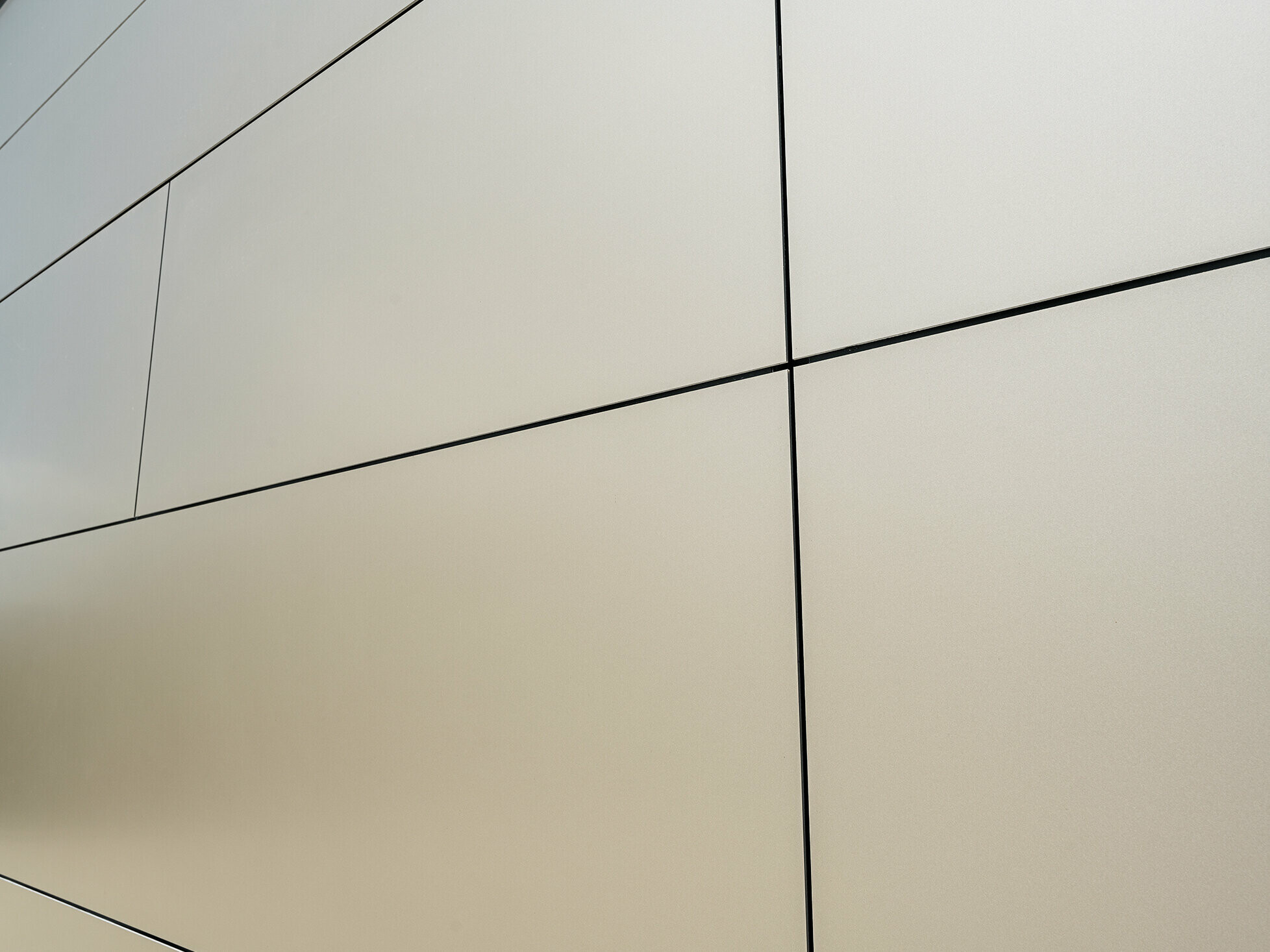

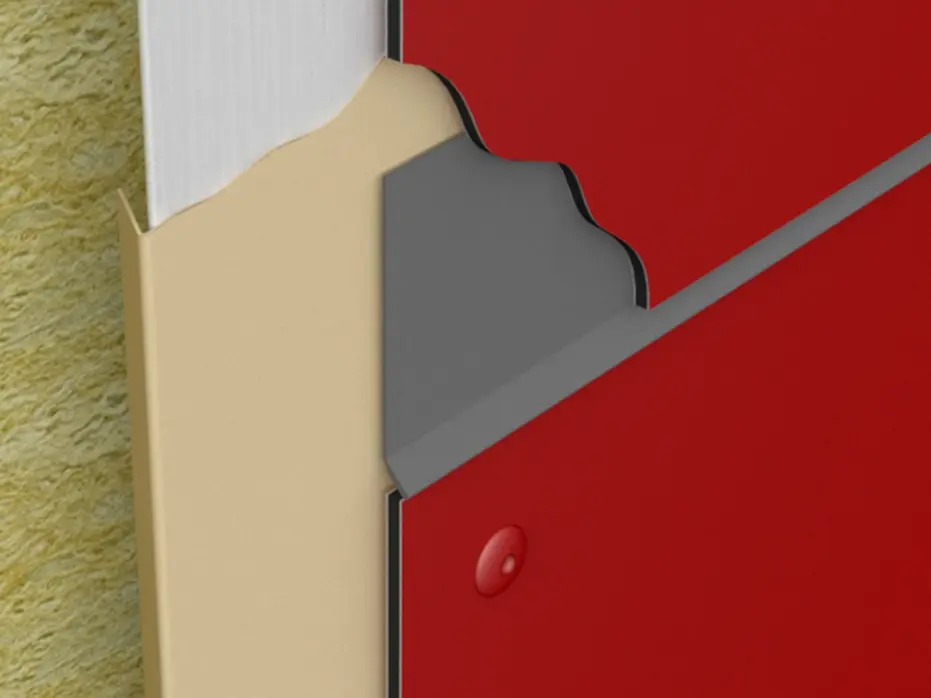

Podlaganje fuge
Horizontalno ili vertikalno podlaganje fuge ne štiti samo potkonstrukciju, nego se može iskoristiti kao vizualni akcent između ploča. Boja fuge se može prilagoditi boji ploče čime ona ostaje suptilna ili se stavi svjetlija ili tamnija boja od boje fasade čime se postiže da ona vizualno odudara.
Tablica boja aluminijske kompozitne ploče
Aluminijska kompozitna ploča dostupna je u mnogim bojama:
- Dostupne su specijalne boje i stupanj sjaja po željama kupca.
- Sve RAL boje dostupne su na upit (pod uvjetom da su moguće).
- Boje na skladištu od 6 m²
Pregled boja (14)
U sljedećoj tablici nalaze se PREFABOND boje na skladištu:
Boja |
Oznaka |
~ RAL |
|
P.10 antracit |
7016 |
|
P.10 crna |
9005 |
|
P.10 prefa bijela |
9002 |
|
P.10 orah smeđa |
8019 |
|
srebrna metalik |
9006 |
|
P.10 bijela |
9010 |
|
|
bijela |
9010 |
|
P.10 tamno siva |
7043 |
|
dim srebrna |
9007 |
|
crno siva |
7022 |
|
antracit mat |
7016 |
|
bronca |
7048 |
|
patina siva |
7042 |
|
četkani aluminij |
Napomene
- Navedene vrijednosti RAL samo su približne vrijednosti (~), koje djelomično mogu jako odstupati od PREFA originalne boje i u određenim okolnostima ne moraju odražavati subjektivnu percepciju boje.
- Prije svega, za kvalitetu boje P.10 vrijednosti se zbog površinske strukture gotovo da i ne mogu definirati. Nadalje, boje iz PREFA fasadne kazete P.10 kameno siva, P.10 pješčano smeđa, P.10 patina zelena, prirodni hrast, patina siva, orah i bež-sivi hrast prilagođene su prirodnom koloritu boje, koji se sastoji od više tonova boje.
- Trake & limovi natur aluminij: Promjene u izgledu površine nastale obradom ili utjecajem ekoloških uvjeta ne podliježu jamstvu. Molimo obratite pozornost i na specifikaciju.
- Kod metalik boja mogu se javiti razlike u boji.
- Za precizno određivanje boje dopunskih komponenti treba koristiti originalni uzorak.

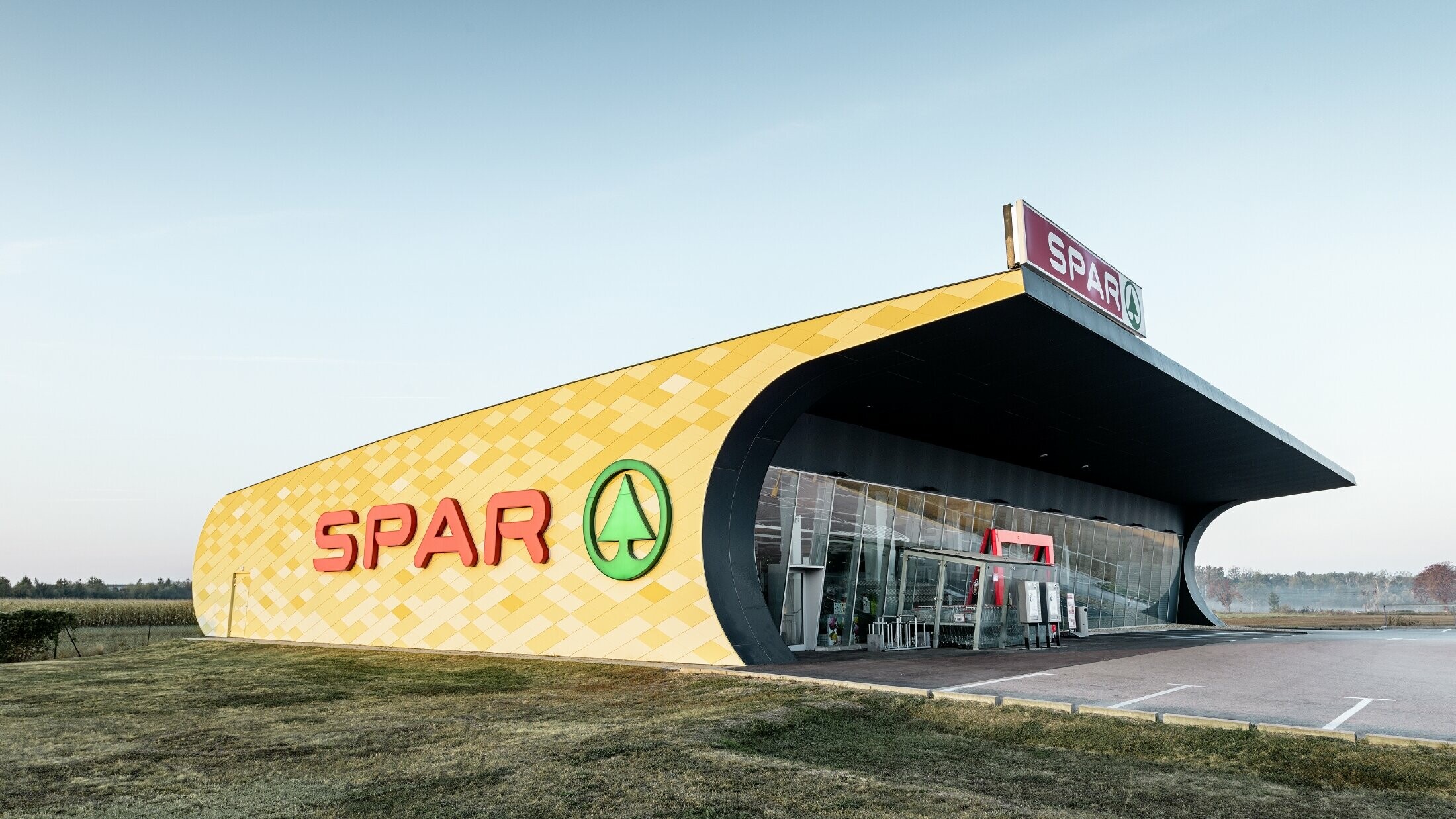

Inspirirajte se projektima koji su već realizirani s aluminijskim kompozitnim pločama
PREFABOND aluminijska kompozitna ploča nudi skoro pa bezgranične mogućnosti oblikovanja. Ovaj dugotrajni materijal primjenjuje se kako u novogradnji tako i kod sanacija, a izvrsne vizualne rezultate postiže i u dizajnu unutarnjeg prostora. PREFABOND aluminijska kompozitna ploča može se pričvrstiti vijcima za drvene potkonstrukcije, aluminijskim zakovicama za aluminijske potkonstrukcije, a moguće ju je i zalijepiti za obije navedene vrste potkonstrukcije. Ona time pruža elegantnu, homogenu sliku kako na velikim tako i na malim površinama ili pak svjesno dokazuje arhitektonsku rafiniranost. Veliki izbor boja, oblika i razine sjaja stvara jedinstveni izgled – idi na galeriju referenci.
Još uvijek nemate nikakvu predstavu kako oblikovati fasadu? Naše preporuke će vam pomoći: Ideje i preporuke za Vašu novu fasadu!

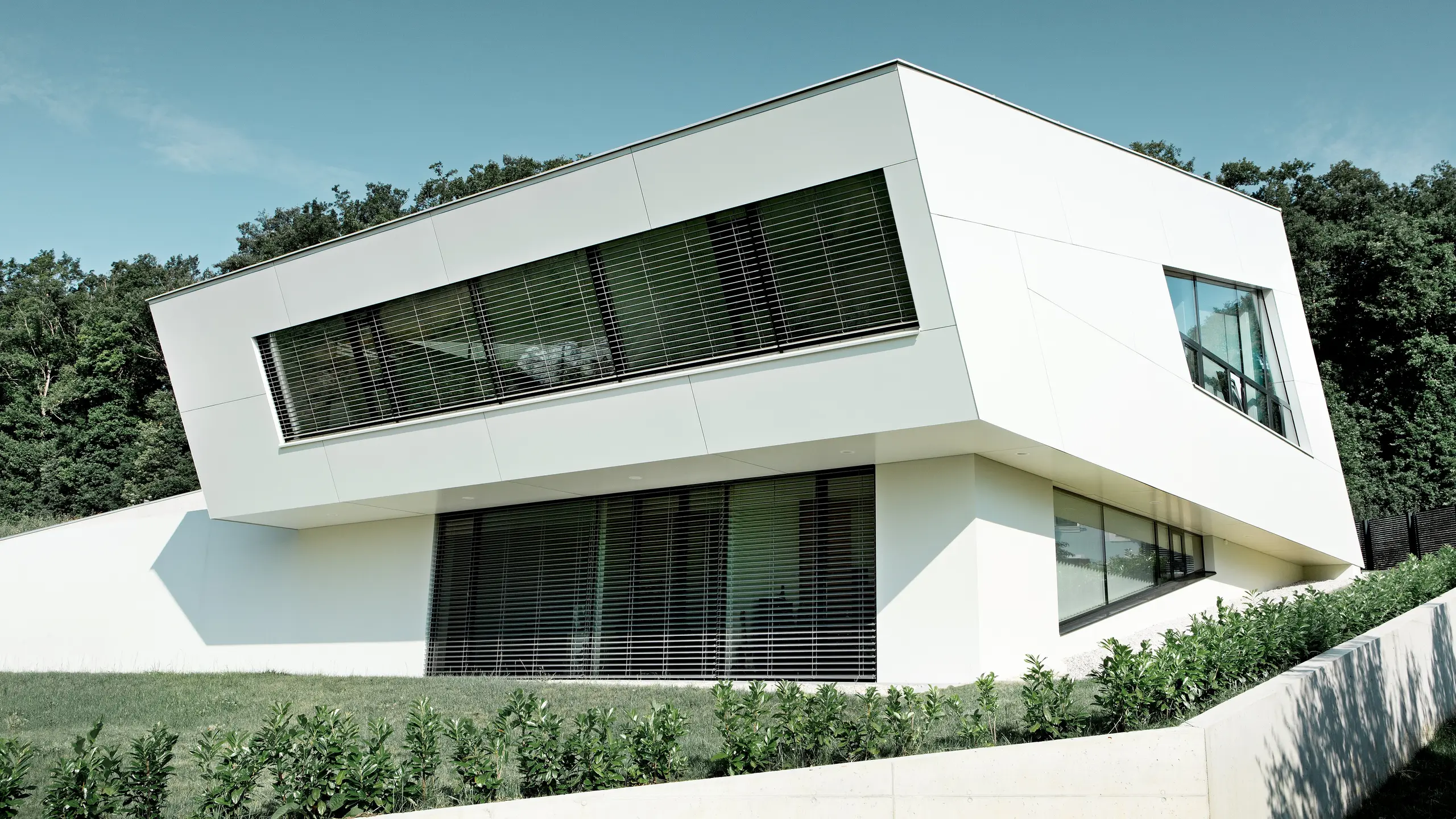

Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade

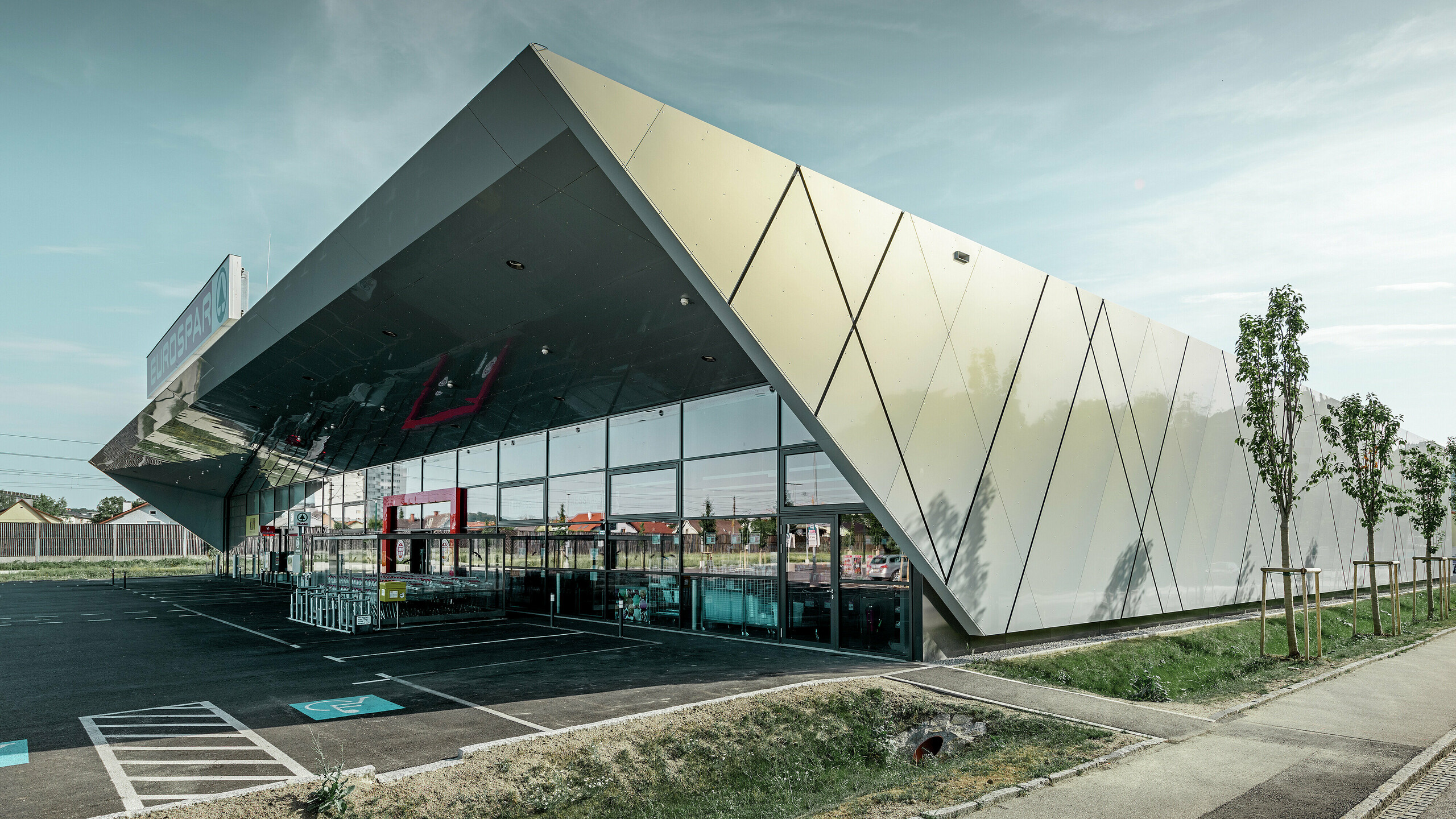

PREFA Eurospar Wels Schmid Dachbau aluminij kompozitna ploča srebrno zlatna 02

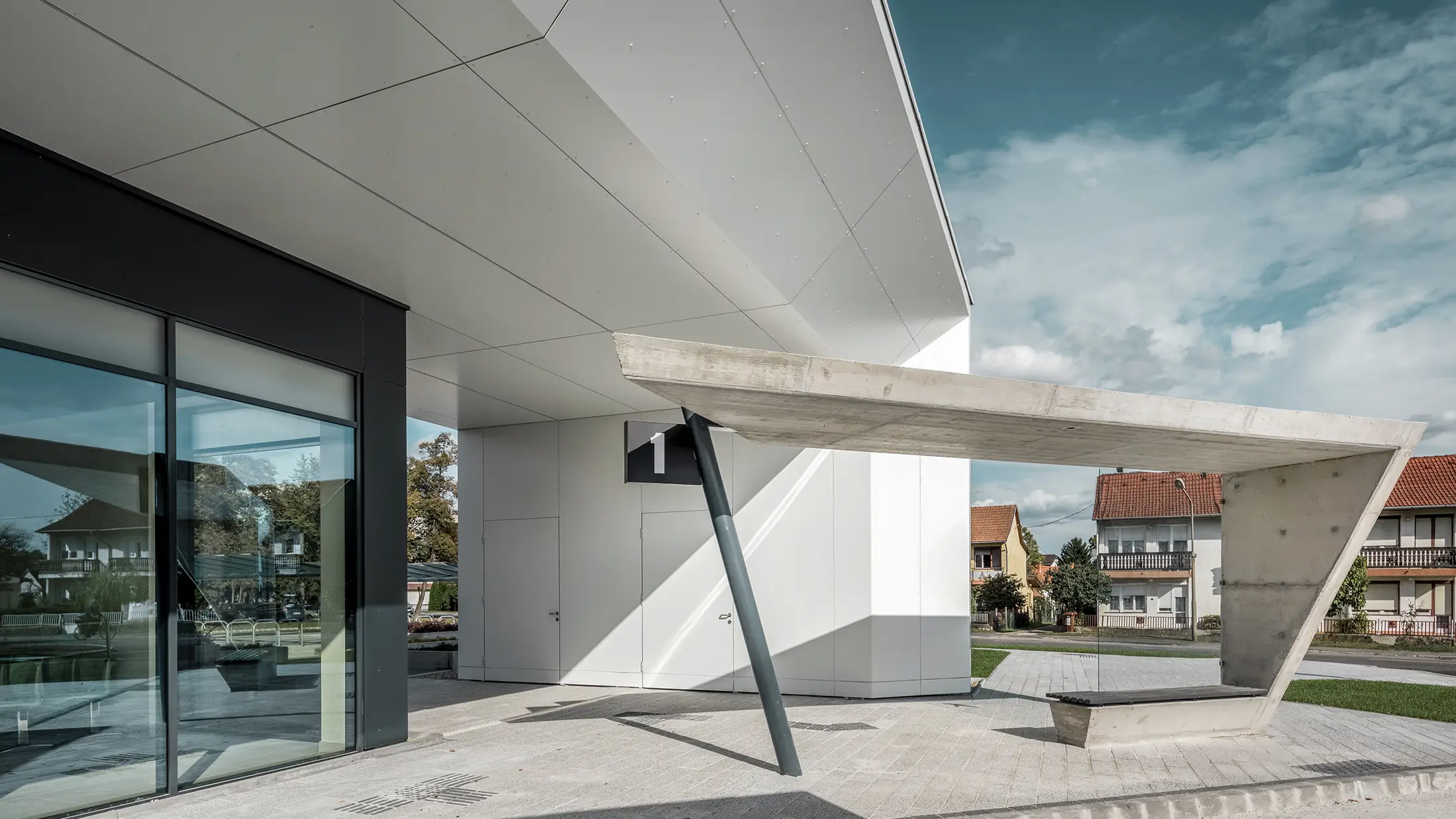

Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß

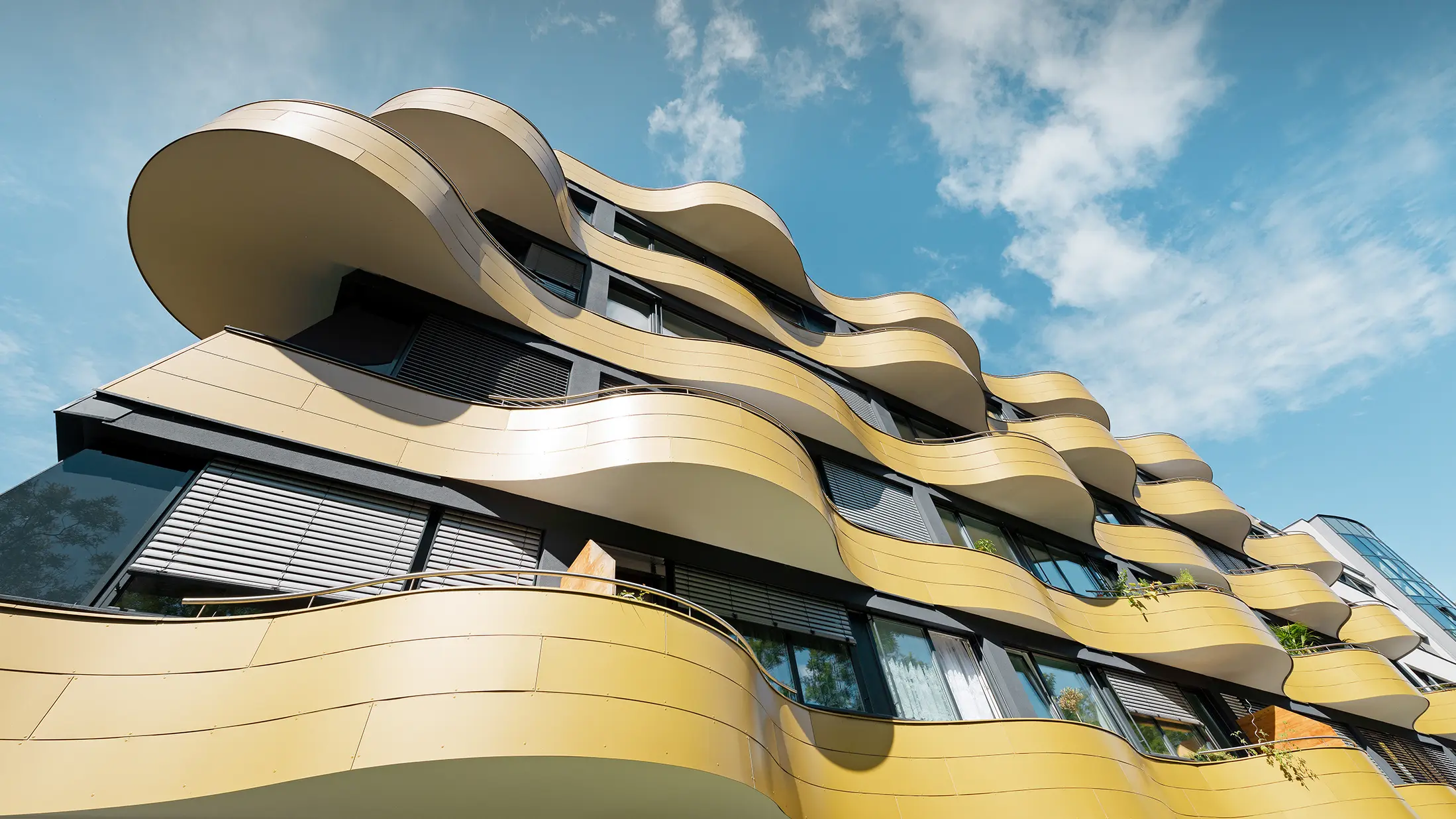

"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet

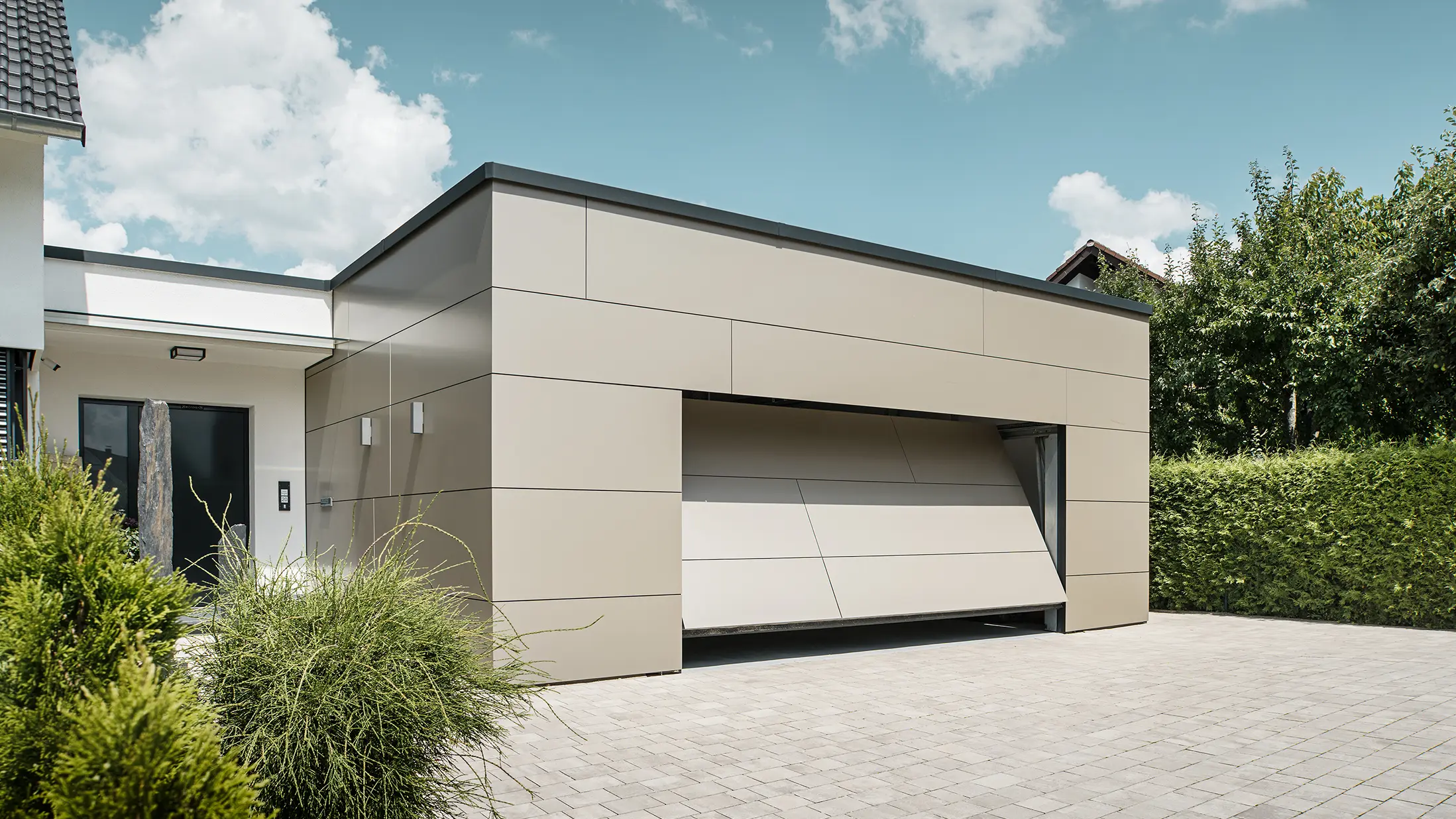

Pfarrzentrum mit PREFABOND in Bronze

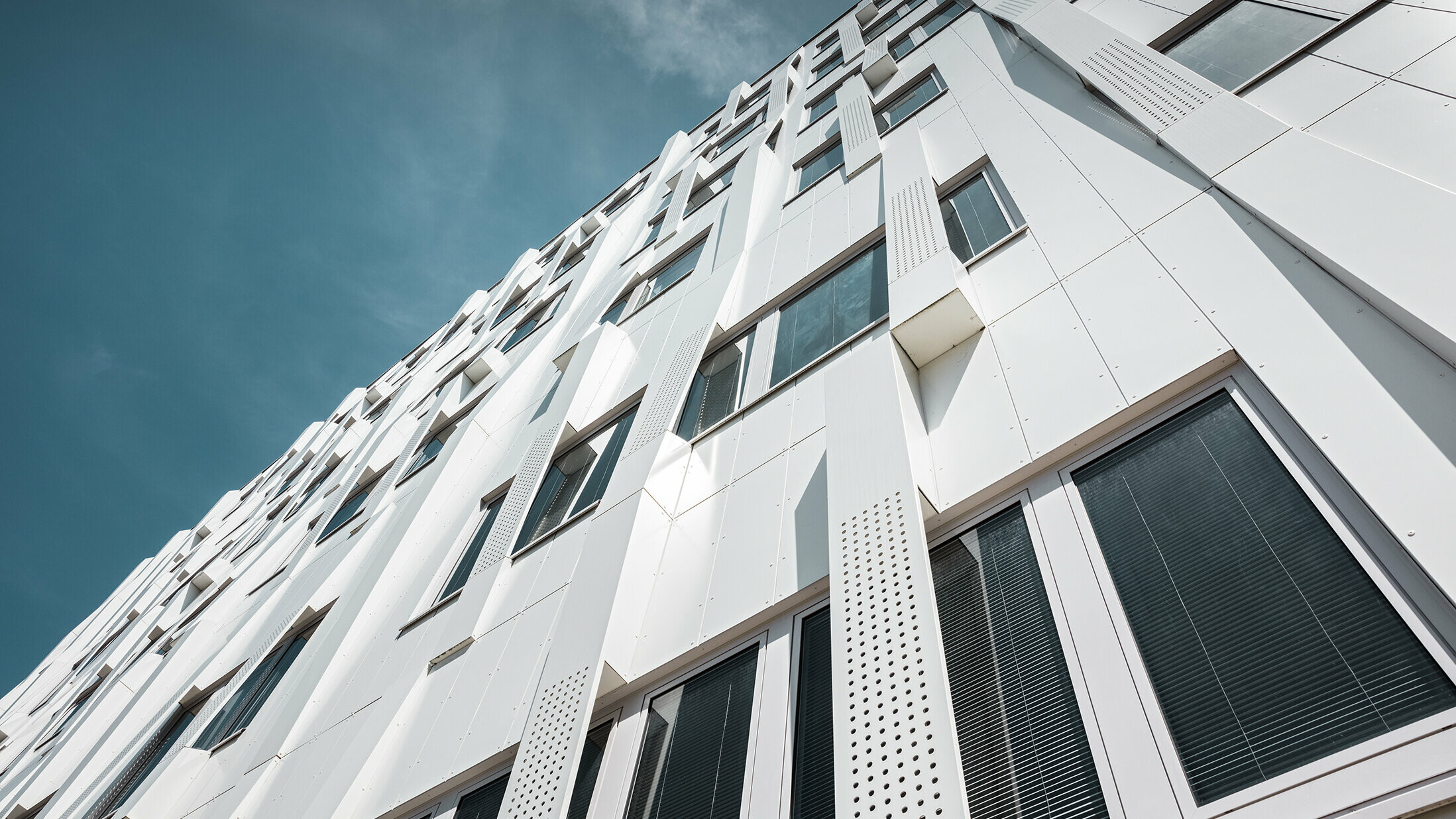

Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht
Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade
PREFA Eurospar Wels Schmid Dachbau aluminij kompozitna ploča srebrno zlatna 02
Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß
"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet
Pfarrzentrum mit PREFABOND in Bronze
Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht

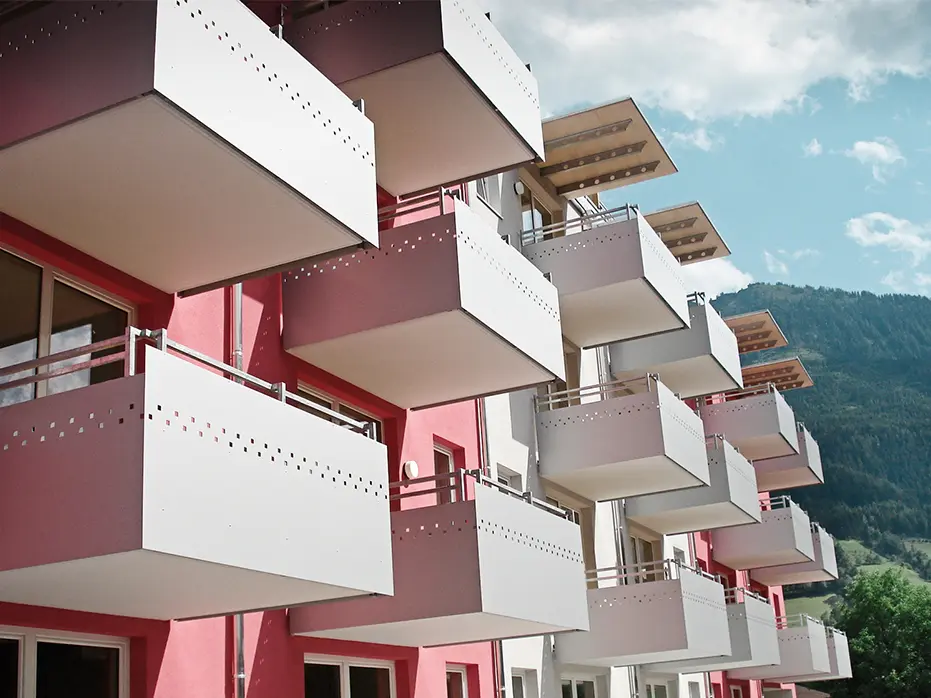

Moderna obloga za Vaš balkon
PREFABOND aluminijska kompozitna ploča pogodna je i za obloge balkona: Kvalitetni površinski premaz štiti ploče desetljećima protiv meteoroloških utjecaja, a pored toga posjeduje i iznimnu postojanost boja. Obostrano premazane ploče dostupni su na upit, pod uvjetom da je to tehnički izvodljivo.
Balkonskom zakovicom od nehrđajućeg čelika, dimenzija 5 × 14 mm i promjerom glave od 15 mm, PREFABOND paneli i paneli od zupčastih profila sjajno se pričvršćuju na obloge balkona i ograda. Balkonska zakovica ispitana je u sustavu na pojačane zahtjeve u pogledu sigurnosti od propadanja. To dokazuju testovi udara njihalom prema zahtjevima ETB smjernica (komponente koje štite od pada) i EN 12600:2002-11 u suradnji s eksternim tijelom za ispitivanje.
Imate još pitanja o PREFABOND aluminijskim kompozitnim pločama?
Konstrukcija ovješene fasade sa stražnjom ventilacijom treba spriječiti stvaranje vlage. Zbog razdvajanja izolacije i fasadne obloge nastaje stalna zračna struja u stražnjem ventilacijskom sloju koja regulira ravnotežu vlage i osigurava suhoću. Zahvaljujući trajnoj ventilaciji, pri stručnoj montaži ne može doći do nastanka plijesni ispod fasade.
PREFA kod aluminijskih kompozitnih ploča ne dostavlja PE jezgru, nego visoko kvalitetnu FR jezgru. FR znači „fire retardant“. To znači „teško zapaljivo“ (klasifikacija ponašanja u požaru prema EN 13501-1 “B-s1, d0”). Nadalje, aluminijske kompozitne ploče tvrtke PREFA također se dostavljaju s negorivom A2 jezgrom. Detalje o požarnoj klasifikaciji PREFA fasada možete pročitati u PREFA listu s informacijama na temu Zaštita od požara.
Strah od hrđanja potpuno je neutemeljen jer aluminij ne može hrđati. Ako se površina PREFA aluminijske fasade ošteti, stvara se zaštitni oksidni sloj, zahvaljujući kojem trajnost PREFA fasade ostaje nepromijenjena.
Tehničke informacije aluminijskoj kompozitnoj ploči
Plastifikacija prednja strana: |
DURAGLOSS 5000 je ekskluzivni lak Arconic i novo razvijena plastifikacija iz visokovrijedne polimerne smole, dobavljiva u mnogo boja. Stupanj sjaja je 3 do 80%. |
|---|---|
Jezgra: |
FR-jezgra (fire retardant = teško zapaljiva) |
Plastifikacija stražnja strana: |
Zaštitni lak: pogodan za lijepljenje, pruža dobru antikorozivnu zaštitu. Strelice na stražnjoj strani pokazuju smjer lakiranja. To kod metalik boja omogućuje ispravno usmjerenje ploča na fasadi. |
Standardna veličina: |
Debljina: 4 mm; širina: 1535 mm; dužina: 4010 mm |
Težina aluminijske kompozitne ploče FR: |
4 mm = 7,6 kg/m²
|
Klasifikacija protupožarne zaštite (aluminijska kompozitna ploča FR): |
Austrija (EN 13501) – B-s1-d0
|
Temperaturna postojanost: |
Od -50°C do +80°C |
Linearno toplinsko izduženje: |
A = 0,024 mm/m /°C (određeno aluminijskim pokrovnim limovima) |
Promjena dužine kod 60°C temperaturne razlike: |
1,4 mm po metru |
Pričvršćenje: |
na drvenoj potkonstrukciji: vijkom ili lijepljenjem |
Planiranje i primjena
Ovdje ćete pronaći tekstove natječaja te pojedinosti o PREFA aluminijskim kompozitnim pločama za preuzimanje.
Tekstovi troškovnika
Aluminijska kompozitna ploča – pribor
Potpun i detaljan popis pribora naći ćete u našem cjeniku.

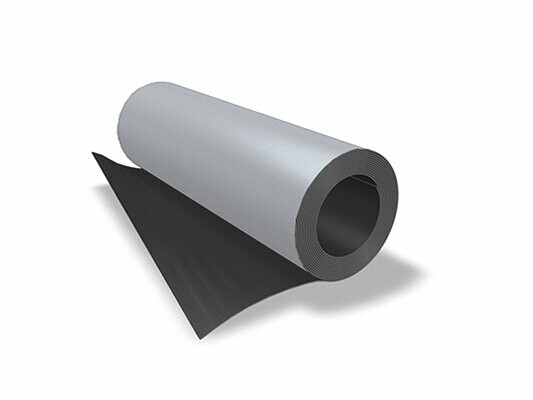

Dopunska traka
1.100 mm, 1.200 mm

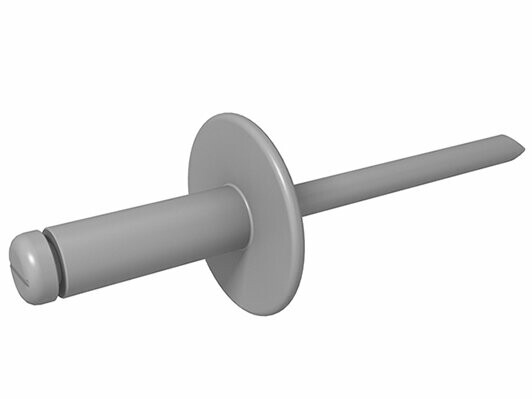

Fasadna zakovica
Za pričvršćivanje na metalnu potkonstrukciju; 5 × 14 mm, promjer glave: 16 mm
Balkonska zakovica
Za pričvršćivanje na metalnu potkonstrukciju; 5 × 14 mm, promjer glave: 15 mm

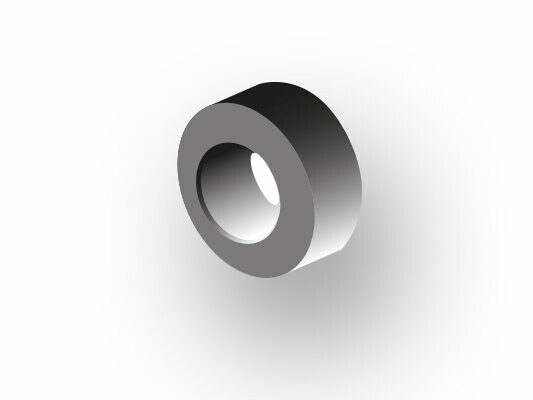

Prsten za fiksnu točku
9,5 × 5,1 mm, za redukciju bušene rupe od ⌀ 9,5 mm na ⌀ 5,1 mm
Plosnati umetak za balkonsku zakovicu
Za pričvršćivanje na metalnu potkonstrukciju; vanjski promjer: 30 mm

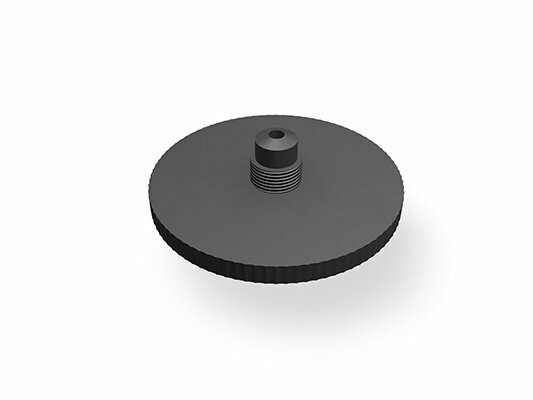

Plosnati umetak za fasadnu zakovicu
Za pričvršćivanje na metalnu potkonstrukciju; vanjski promjer: 49 mm

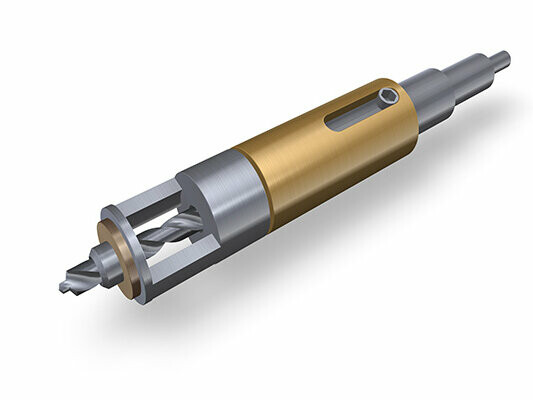

Jednoručni uređaj za bušenje s oprugom
Za pričvršćivanje na metalnu potkonstrukciju; promjer bušenja aluminijska kompozitna ploča 9,5 mm

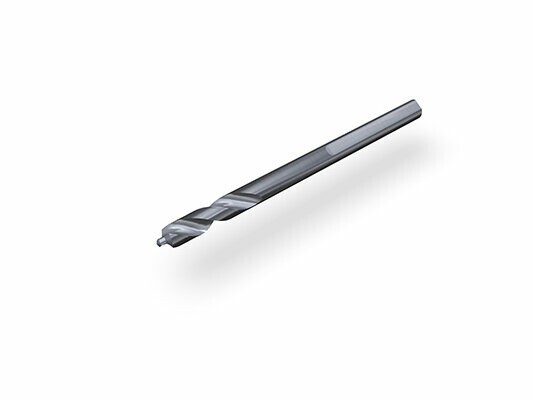

Specijalno svrdlo za metalnu potkonstrukciju
Ø 5,1 × 85 mm

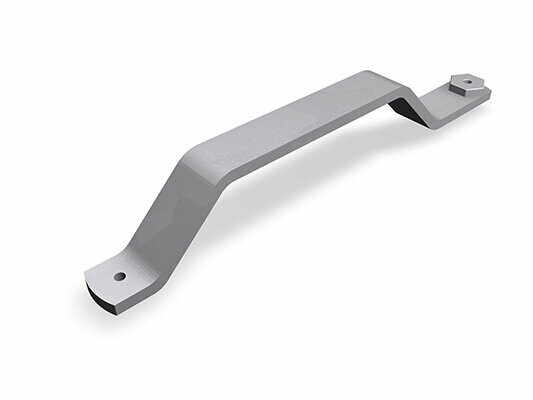

Ručka pomagalo za bušenje za metalnu potkonstrukciju
Ø 9,5/5,1 mm

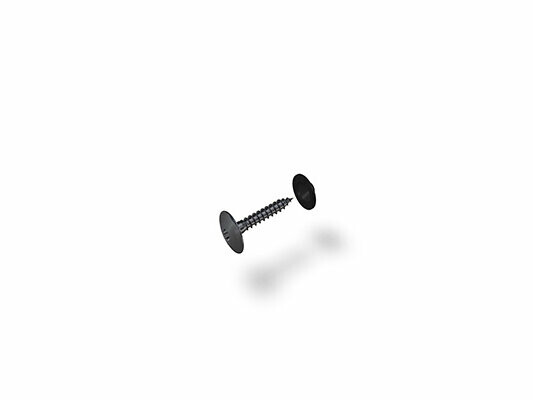

Vijak za fasadu za drvenu potkonstrukciju
4,8 × 30 mm, promjer glave: 16 mm; uklj. fasadni brtveni prsten za centriranje, Ø 14 × 4 mm

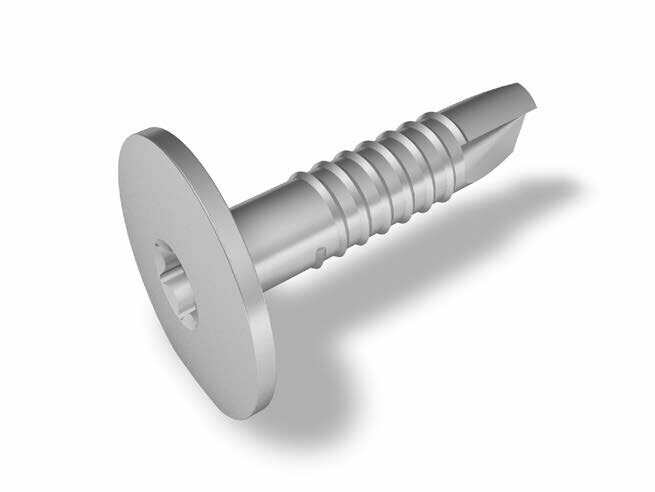

Vijak za fasadu za aluminijsku potkonstrukciju
5,5 × 25 mm, Ø 11 × 4 mm, Kopf 16 mm

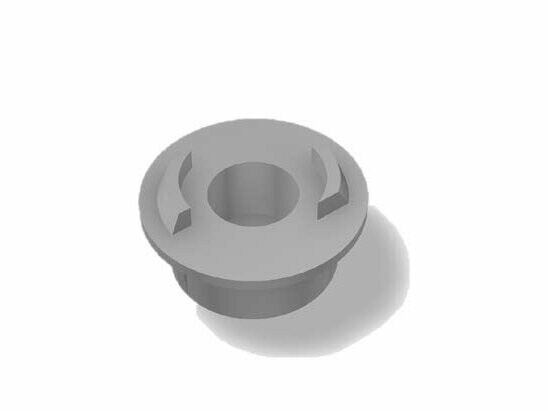

Fiksni tuljac za vijak za fasadu (aluminijska potkonstrukcija)
Ø 11 × 4 mm, za redukciju bušene rupe s 11 na 5,8 mm
Klizni tuljac za vijak za fasadu (aluminijska potkonstrukcija)
Ø 11 × 4 mm, za redukciju bušene rupe s 11 na 8,4 mm

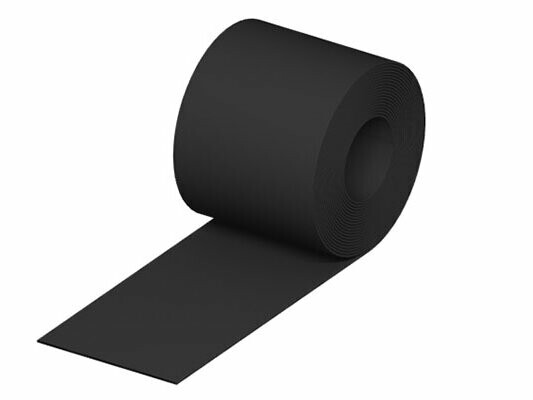

EPDM-traka za fuge
70 × 0,75 mm, 135 × 0,75 mm; za zaštitu vertikalne drvene potkonstrukcije; jednostrano ljepljiva ili nije samoljepiva

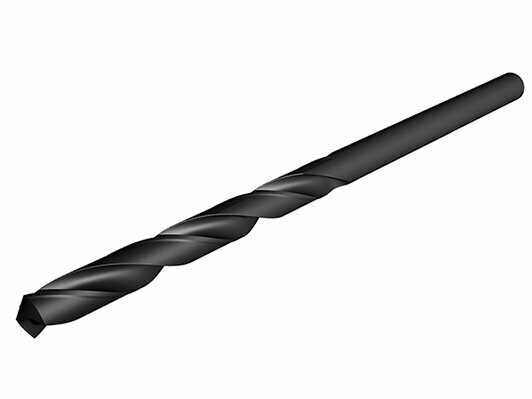

Specijalno svrdlo za metalne potkonstrukcije
Ø 3,3 mm, DIN 338
Ručka pomagalo za bušenje za drvenu potkonstrukciju
Ø 9,5/3,3 mm, promjer bušenja: aluminijska kompozitna ploča 9,5 mm / potkonstrukcija 3,3 mm

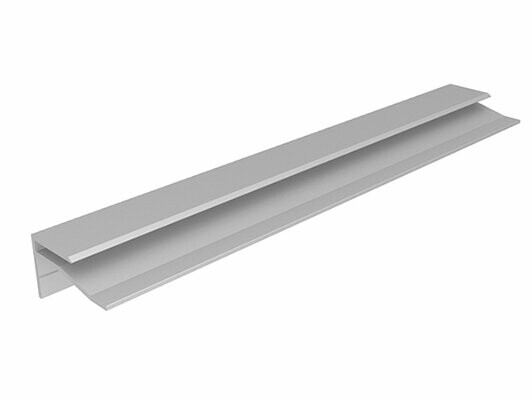

F-profil za PREFAbond
3.000 mm

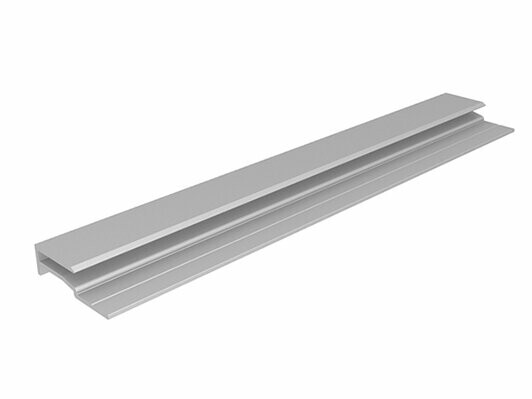

U-profil za prefabond
3.000 mm

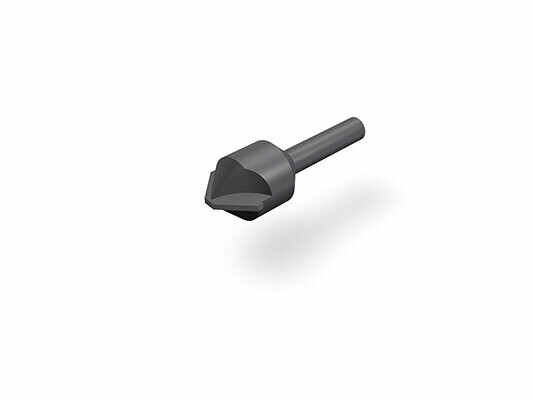

90° V-glodalo
Za obradu PREFABOND aluminijskih kompozitnih ploča sa FR-jezgrom

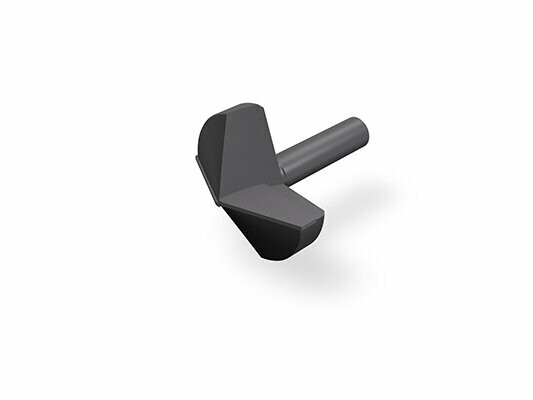

135° V-glodalo
Za obradu PREFABOND aluminijskih kompozitnih ploča sa FR-jezgrom

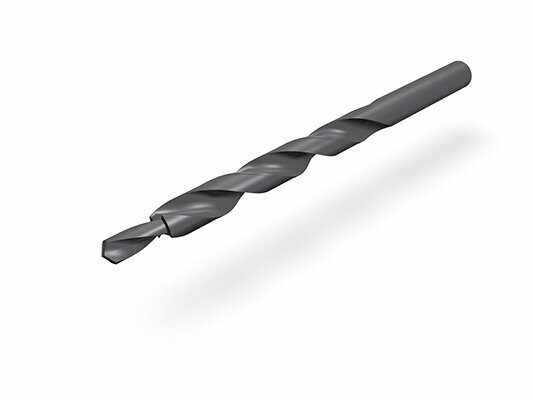

Stepenasto svrdlo
Za obradu PREFABOND aluminijskih kompozitnih ploča sa FR-jezgrom i predbušenje metalne konstrukcije

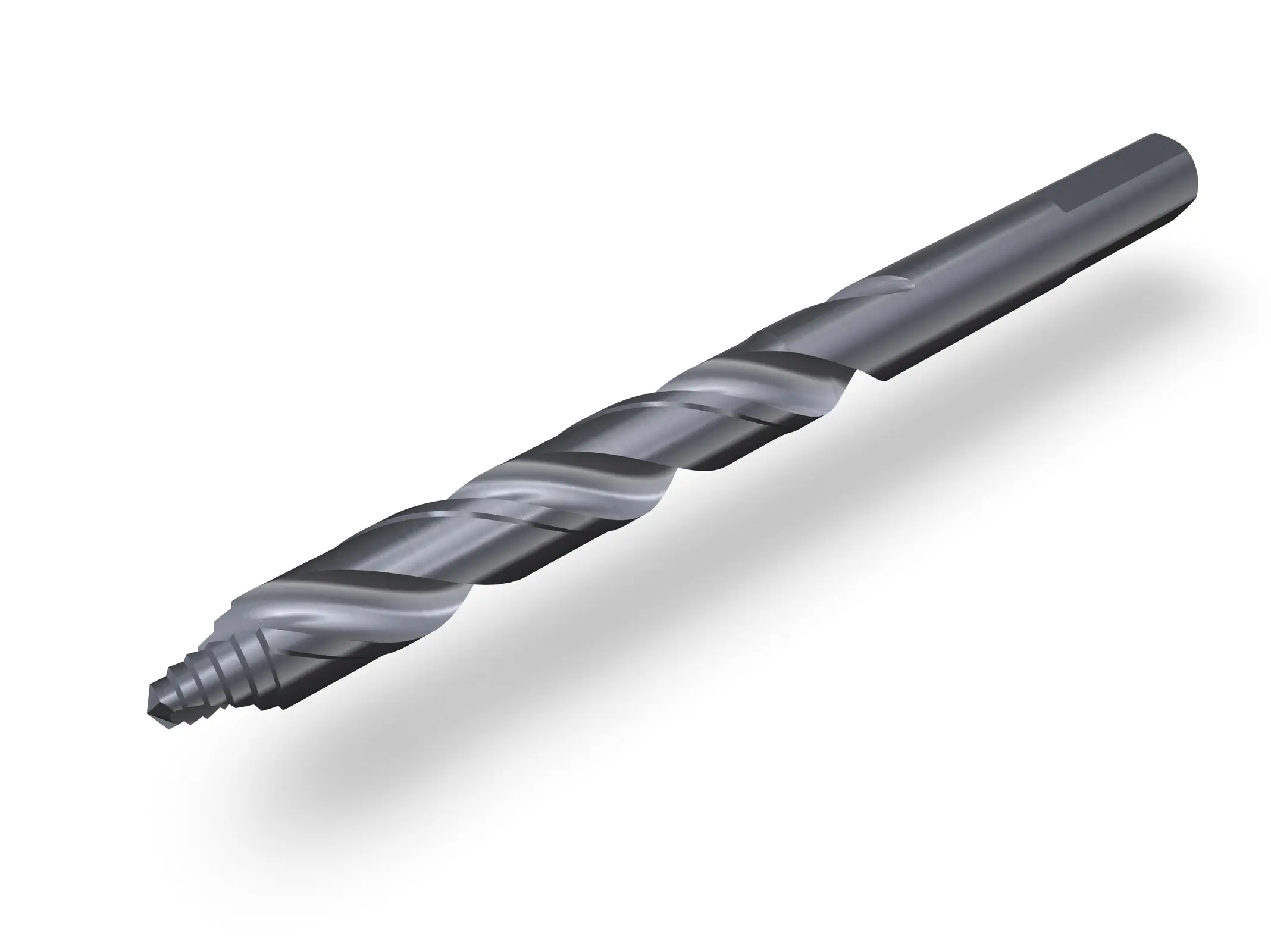

Spiralno svrdlo od brzoreznog čelika Smart step
Spiralno svrdlo za PREFABOND, za visokoprecizno bušenje okruglih rupa pri ručnoj primjeni.

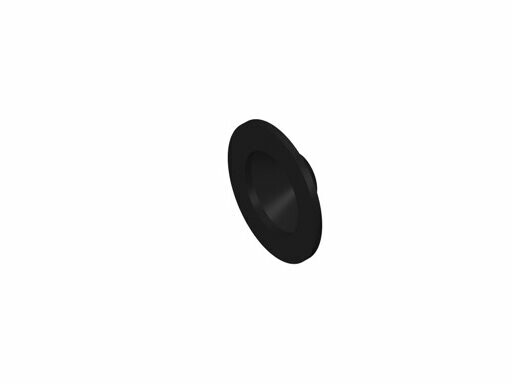

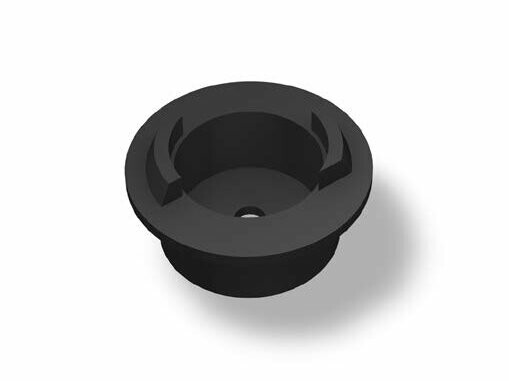

Fasadni brtveni prsten za centriranje
Ø 14 × 4 mm, za centriranje i brtvljenje pričvrsnog vijka za PREFABOND aluminijske kompozitne ploče na drvenoj potkonstrukciji

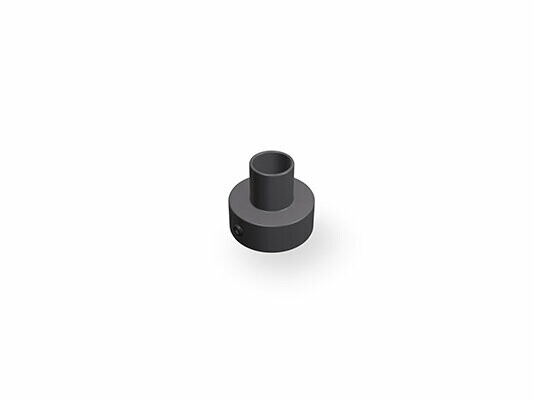

Dubinski graničnik za stepenasto svrdlo
Ø 9,5 × Ø 5,1 mm

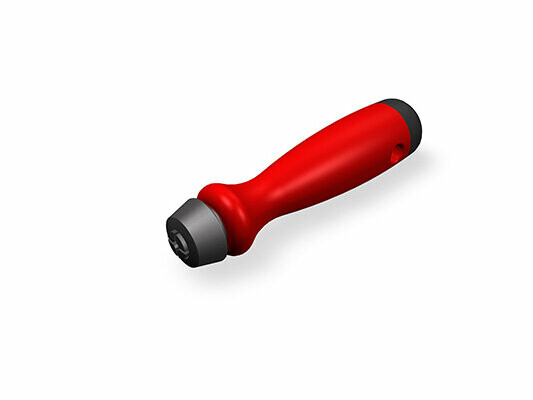

Ručka strugala
Tip S/E, za direktni prihvat nastavaka ⌀ 3,2 mm; za obradu PREFABOND

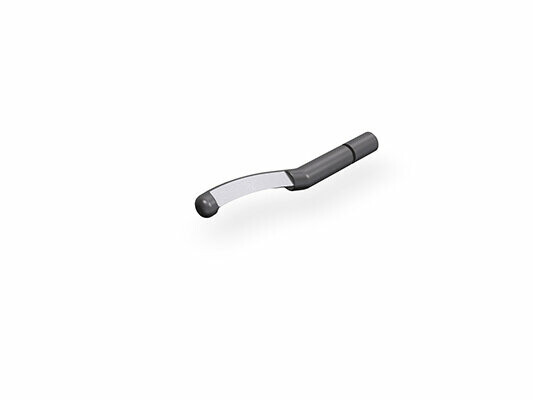

Noževi za ručku strugala
S10/E100, Ø 3,2 mm; Ø 3,2 mm; za obradu PREFABOND

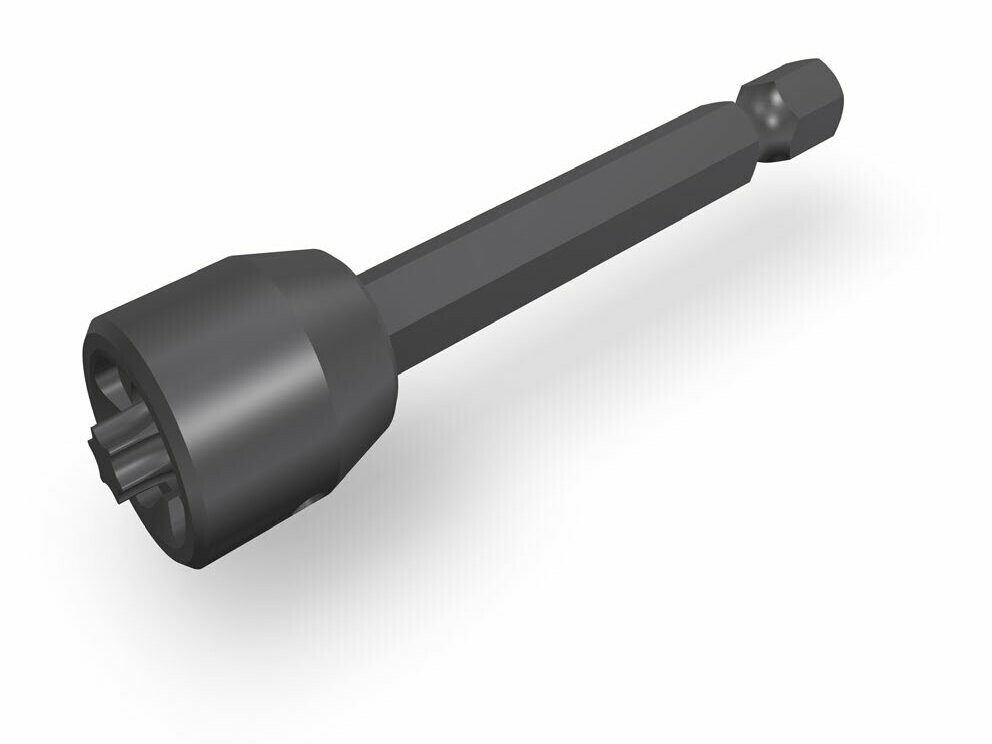

LT-XT Tool TX 25
za uvrtanje PREFABOND vijaka za fasadu (promjer glave od 16 mm) za aluminijske potkonstrukcije
Rezač folije
Rezač folije za fiksne točke (Ø 5,1 mm) ili klizne točke (Ø 9,5 mm)

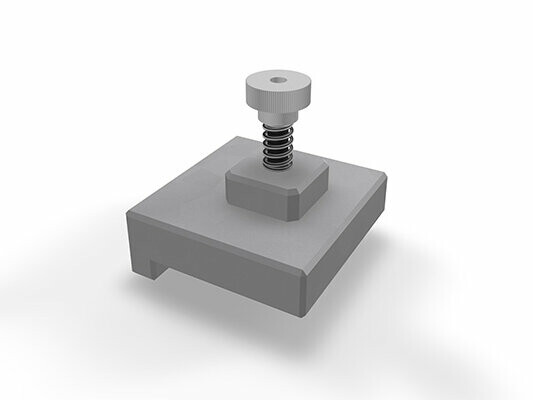

Pomagalo za montažu za PREFAbond
Širina fuge 8 ili 10 mm, pogodno za uzdužne i poprečne fuge

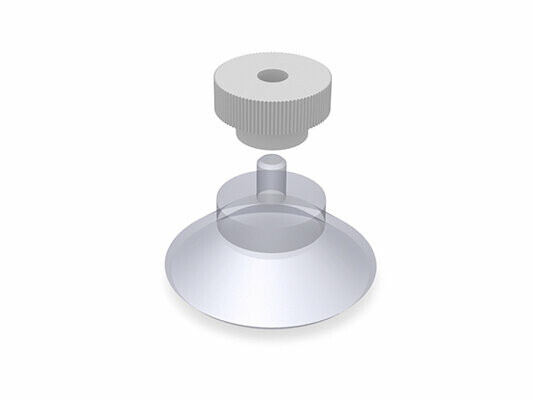

Vakum držač i matica
-
